電機、水泵中線圈的溫升在不同環境溫度下的判定方法

文章來源 : 廣東優科檢測 發表時間:2021-06-09 瀏覽數量:

通常在電機、水泵的溫升測試中,都需要考核其線圈的溫升值。根據IEC/EN 60335-1標準要求,產品線圈的溫升是通過電阻法來確定的,線圈溫升的電阻法計算公式為:


Δt=R2-R1/R1*(k+t1)-(t2-t1)


公式中

Δt 為線圈溫升值,單位是K

t1 為測試開始時的室溫,單位是°C

t2 為測試結束時的室溫,單位是°C

k 為線圈材料系數,對于銅線圈為234.5

R1 為t1下測得的線圈阻值,單位是Ω

R2 為t2下測得的線圈阻值,單位是Ω


根據上述公式,我們需要獲得,測試開始時的室溫下線圈測得的電阻值(R1),以及在測試結束時的室溫下線圈測得的電阻值(R2),就可以使用公式計算出Δt。


然后,對照標準中的相應材料溫升限值TL,就能判定線圈的溫升是否符合要求。一般對于申請室溫下使用的產品,我們的測試環境溫度都是25°C,這樣可以直接將 t1= t2=25°C代入公式進行運算。


除了常見室溫下使用的產品,還有一些客戶申請的產品會要求在指定的環境溫度下使用,例如125°C。此時,產品的溫升值該如何測量呢?

對于這些有使用環境溫度要求的產品,我們將使用一些設備如烘箱,制造出對應的使用環境溫度,把產品安放在該使用環境如125°C中,并獲得測試開始與結束時的線圈阻值,通過公式,我們將t1= t2=125°C代入進行運算,也會得出Δt。

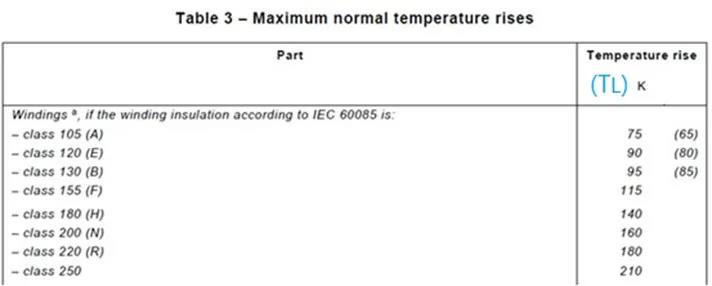

但需要特別注意的是,這個Δt是基于當前使用環境125°C得出的,不能直接對照標準IEC/EN 60335-1表3中的溫升限值TL。


這個Δt是基于當前使用環境125°C得出的,不能直接對照標準IEC/EN 60335-1表3中的溫升限值TL

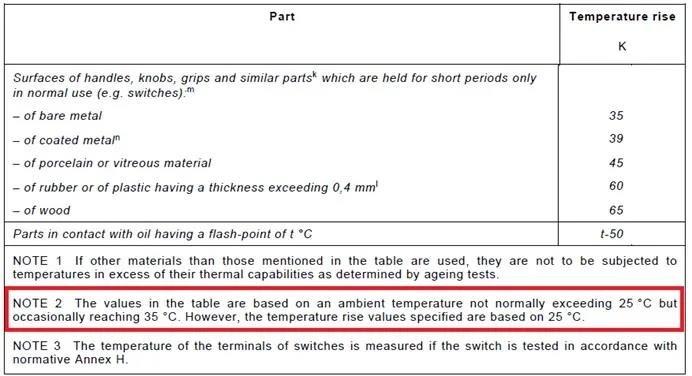

表3中的溫升限值TL是按環境溫度25°C為基礎的(表3注2有解釋),所以需要把溫升限值TL扣減去環境溫度偏差,即TL-(125-25),這個結果才是我們要用作判定的溫升限值。


溫升限值TL是按環境溫度25°C為基礎的(表3注2有解釋),所以需要把溫升限值TL扣減去環境溫度偏差,即TL-(125-25)

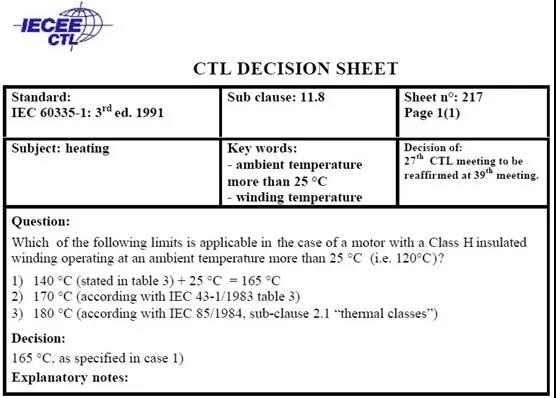

對于這個TL的解讀,標準技術委員會CTL也有討論結果,解釋在不同環境溫度下,線圈的耐溫限值都是表3中的溫升值加25°C,這是一個絕對值,表明線圈絕緣的耐受溫度,不會因環境溫度的變化而改變。


不同環境溫度下,線圈的耐溫限值都是表3中的溫升值加25°C,這是一個絕對值,表明線圈絕緣的耐受溫度,不會因環境溫度的變化而改變


其實在運算中,我們也可以把125°C下測試結束時得到的R2,與25°C下測試開始時得到的R1,代入公式即R2-R1/R1*(k+25)-(25-25) <測試前后的環溫不變> 進行運算,這樣獲得的Δt就是基于25°C的環境溫度的,此時用于判定的溫升限值TL就無需扣減去環境溫度偏差了。

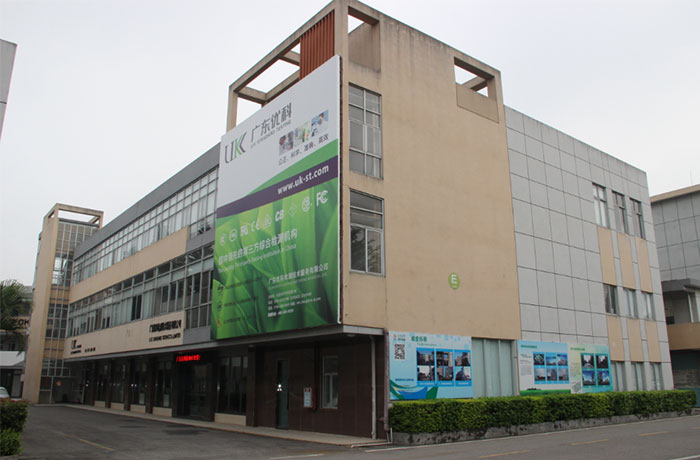

第三方溫升測試機構
