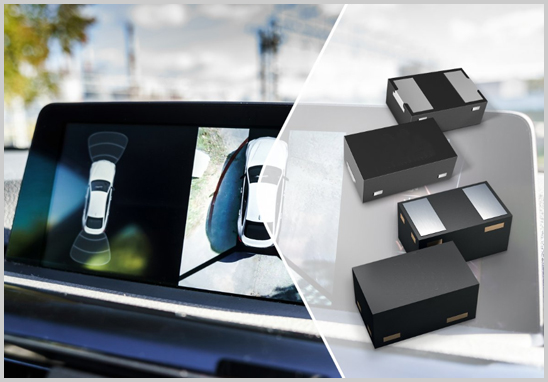

ESD二極管是一類用于瞬態電壓抑制與靜電保護的分立半導體器件，主要用于保護汽車電子系統中的敏感芯片接口。
典型應用位置：
- 車載通信接口（CAN、LIN、FlexRay）
- 高速接口（USB、LVDS、Ethernet）
- ADAS攝像頭/雷達接口
- 車載娛樂系統（IVI）
- 電池管理系統（BMS）信號端口
技術特點：
- 響應時間納秒級
- 低鉗位電壓（Clamping Voltage）
- 低漏電流
- 高ESD承受能力（HBM/CDM）
關鍵點：
汽車環境中存在頻繁的靜電沖擊、電磁干擾及溫度波動，普通消費級ESD器件難以滿足長期可靠性要求，因此必須通過車規級可靠性驗證。
AEC-Q101是針對分立半導體器件的可靠性認證標準，適用于：
- 二極管（含ESD/TVS/整流）
- MOSFET
- IGBT
- 三極管等
標準名稱：
Failure Mechanism Based Stress Test Qualification for Discrete Semiconductors
當前版本： Rev.E（2021）
核心邏輯：
AEC-Q101不是“認證證書”體系，而是：
一套基于失效機理的可靠性驗證規范 + 測試方法集合
其目標是：
- 通過應力測試驗證器件失效機制
- 評估產品在汽車環境中的長期可靠性
- 為車廠提供一致性質量依據
1. 供應鏈準入要求
主流OEM和Tier1通常要求：
分立器件必須滿足AEC-Q101
2. ESD器件屬于高風險保護器件
ESD二極管一旦失效：
- 可能導致后級MCU/SoC損壞
- 引發系統級功能異常
3. 長期可靠性驗證需求
汽車電子壽命通常要求：
- ≥10~15年
- 寬溫范圍（-40℃~150℃）
必須通過加速應力測試驗證
關鍵說明：
AEC-Q101共約37項測試，但不是全部執行，需依據器件類型、封裝及應用進行裁剪。
A組：加速環境應力測試
用于模擬極端環境影響：
- 高溫反向偏壓（HTRB）
- 高溫高濕反偏（H3TRB）
- 溫度循環（TC）
- 功率循環（PC）
重點評估封裝及結區穩定性
B組：加速壽命測試
用于評估長期使用可靠性：
- 高溫工作壽命（HTOL）（部分器件適用）
- 穩態工作壽命
C組：封裝完整性測試
用于驗證機械與封裝可靠性：
- 鍵合線拉力/剪切
- 芯片剪切（Die Shear）
- 可焊性（Solderability）
- 機械沖擊/振動
- 氣密性（密封器件）
D組：晶圓制造可靠性
- 介電完整性（Dielectric Integrity）
E組：電氣特性與魯棒性
- 參數測試（前后對比）
- 漏電流/擊穿電壓變化
- ESD能力（HBM/CDM）
- UIS（無鉗位感應開關，部分器件適用）
Step 1：確定器件等級
按應用溫度確定Grade（0~3）
Step 2：制定測試矩陣
依據：
- 器件類型（ESD/TVS）
- 封裝形式（SOD、DFN等）
- 應用場景
Step 3：樣品準備與預處理
包括：
- 回流焊模擬（MSL）
- 初始電性能測試
Step 4：執行可靠性測試
按分組（A~E）執行
Step 5：失效判定與數據分析
基于：
- 參數漂移
- 失效數量（0失效或允許失效率）
Step 6：出具測試報告
由具備資質實驗室出具：
AEC-Q101可靠性測試報告（非證書）
必看5個關鍵能力：
1. CNAS認可資質（基礎門檻）
2. 是否具備AEC-Q101全項測試能力
3. 是否具備分立器件經驗（ESD/TVS專項）
4. 是否具備失效分析（FA）能力
5. 是否支持定制測試方案（非模板化）

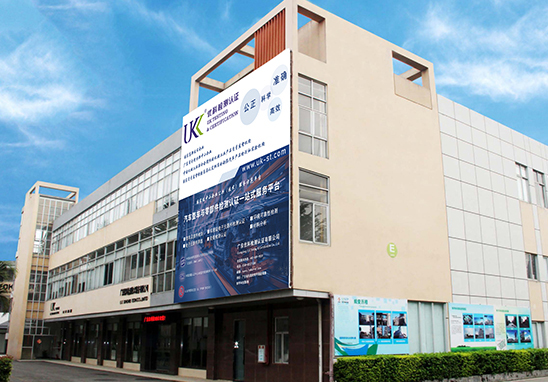

廣東優科檢測認證有限公司是專業第三方車規電子元器件AEC-Q認證測試機構，實驗室具備AEC-Q101標準CNAS全項檢測資質和檢測能力，可提供ESD二極管AEC-Q101車規級認證測試服務，助力企業高效完成車規級認證測試與報告辦理。
1. AEC-Q101全流程測試服務
- 覆蓋標準全部測試類別
- 支持按器件定制測試矩陣
2. 分立器件專項能力
- ESD二極管 / TVS管
- MOSFET / IGBT
- 整流/肖特基二極管
3. 失效分析與技術支持
- SEM / EDX / X-Ray
- 失效機理定位（Failure Mechanism）
4. 項目周期與交付能力
- 多項目并行測試
- 縮短整體認證周期
5. 報告與客戶對接支持
- CNAS認可報告
- 支持OEM/Tier1審核資料
Q1：AEC-Q101是認證還是測試？
本質是可靠性測試規范，不是證書體系。
Q2：ESD二極管必須做HBM/CDM嗎？
是，屬于關鍵電氣可靠性指標。
Q3：是否所有測試都要做？
否，依據器件類型選擇。
對于ESD二極管而言，AEC-Q101不僅是進入車規市場的“門檻”，更是驗證產品可靠性的核心依據。
在實際項目中，建議企業：
- 提前規劃測試路徑
- 明確應用場景與等級要求
- 選擇具備分立器件經驗+全項能力的第三方機構
從而降低認證風險，加快產品導入節奏。
