DIPS電壓跌落測試需要進行電壓暫降和短時中斷兩項測試，該試驗主要是模擬交流電網中接入大功率設備引起的電網電壓下降甚至短時中斷的現象，考察設備在處于這種工作狀態中的性能穩定性。
電壓暫降和電壓中斷是由電網、電力設施的故障或負荷突然出現大的變化引起的。電壓變化是由連接到電網的負荷的連續變化引起的。如果EUT對電源電壓的變化不能及時作出反應，就有可能引發故障。
IEC 61000-4-11/GB T17626.11：電壓暫降、短時中斷和電壓變化抗擾度試驗

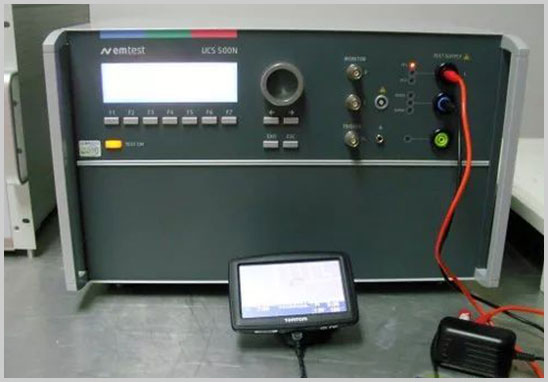

試驗信號發生器

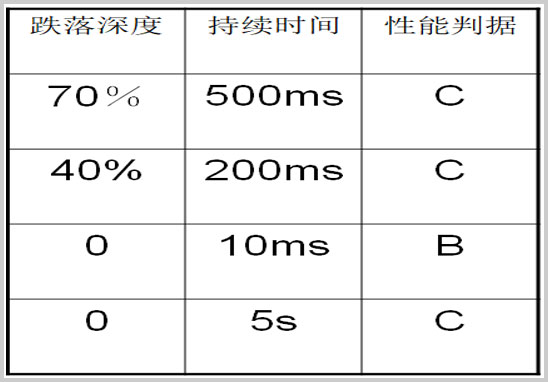

試驗儀器控制試驗的跌落深度、持續時間以及跌落相位。
其中相位為0°、45 ° 、90 ° 、135 ° 、180 ° 、225 ° 、270 ° 、315 ° 、360 °。
表 1 電壓暫降試驗優先采用的試驗等級和持續時間
類別 | 電壓暫降的試驗等級和持續時間（50Hz/60Hz） | ||||
1類 | 根據設備要求依次進行 | ||||
2類 | 0% 持續時間0.5周期 | 0% 持續時間1周期 | 70% 持續時間25/30周期 | ||
3類 | 0% 持續時間0.5周期 | 0% 持續時間1周期 | 40% 持續時間10/12周期 | 70% 持續時間25/30周期 | 80% 持續時間250/300周期 |
X類 | 特定 | 特定 | 特定 | 特定 | 特定 |
注1：“X類”由有關的標準技術委員會進行定義，對于直接或者間接連接到公共網絡的設備，嚴酷等級不能低于2類要求。 注2：“10/20周期”是指“50Hz試驗采用10周期”和“60Hz試驗采用12周期”。 “25/30周期”是指“50Hz試驗采用25周期”和“60Hz試驗采用30周期”。 “250/300周期” 是指“50Hz試驗采用250周期”和“60Hz試驗采用300周期”。 | |||||
表 2 短時中斷試驗優先采用的試驗等級和持續時間
類別 | 短時中斷的試驗等級和持續時間（50Hz/60Hz） |
1類 | 根據設備要求依次進行 |
2類 | 0% 持續時間250/300周期 |
3類 | 0% 持續時間250/300周期 |
X類 | X |
注1：“X類”由有關的標準技術委員會進行定義，對于直接或者間接連接到公共網絡的設備，嚴酷等級不能低于2類要求。 注2：“250/300周期”是指“50Hz試驗采用250周期”和“60Hz試驗采用300周期”。 | |
第1類：適用于受保護的供電電源，其兼容水平低于公用供電系統。它涉及到對電源騷擾很敏感的設備（例如。實驗室的儀器、某些自動控制和保護設備及計算機等）的使用。（安裝在第1類環境中的設備要求有保護裝置如不間斷電源UPS、濾波器或浪涌抑制器等。）
第2類：一般適用于商用環境的公共耦合點PCC和工業環境的內部耦合點IPC。該類的兼容水平與公用供電系統的相同。因此涉及用于公用系統的元件也適用于這類工業環境。
第3類：僅適用于工業環境中的IPC。該類某些騷擾現象的兼容水平要高于第2類。在連接有下列設備時應認為是這類環境：a.大部分負荷經換流器供電；b.有焊接設備；c.頻繁啟動的大型電動機；d.變化迅速的負荷。
