最近有朋友在問，排插安規認證，采用“奶嘴”端子用于內部導線互聯，其預封閉式的絕緣部件，是否要進行球壓試驗？接下來廣東優科檢測就從標準條款和參考文獻再結合案例分析來為大家解析下。
1. GB/T 2099.1-2008《家用和類似用途插頭插座 第一部分：通用要求》標準。
第25.2條，內容如下：
用以將載流部件和接地電路的部件保持在正常位置所必需的絕緣材料部件，和由寬度為2mm的熱塑性材料制成的、相及中性插座插孔周圍正面部件，要經受圖37所示設備進行的球壓試驗，但安裝盒里用以將接地端子保持在正常位置所必需的絕緣部件，要按25.3的規定進行試驗。
注：如果不可能在受試試樣上進行試驗，則應從試樣上割下至少2mm厚的小塊試樣進行試驗。如果這樣做仍不可行，則可以用不大于4層、每層均是從試樣上割下的試件來進行試驗，但這些層試件的總厚度不得小于2.5 mm。
將被試部件放置在至少3mm厚的鋼板上，使之與鋼板直接接觸。
將被試部件的表面置于水平位置，并用20N的力將試驗設備的半球狀頂部壓住該表面。
應將試驗負載和支承裝置放在加熱箱內足夠長的時間，以確保試驗開始之前，負載和支承裝置已經達到穩定的試驗溫度。
試驗要在溫度為（125±2）℃的加熱箱內進行。
1 h之后，將球從試樣上卸下，在10s之內，將試樣浸入冷水，冷卻至大約室溫。
測出鋼球壓痕的直徑，此直徑應不超過2mm。
第25.3條內容如下：
雖然與載流部件和接地電路部件接觸，但不是將他們保持在正常位置所必需的絕緣材料部件，應按25.2的規定進行球壓試驗。但試驗要在（70±2）℃或在（40±2）℃加上第19章的試驗期間在有關部件測得的最高溫升，取二者中較高的溫度。
2、IECEE/CB SCHEME/CTL DECISION國際電工委員會CB體系CB實驗室決議 DSH496
1. 內部導線互聯，采用“奶嘴”端子的方式示例以及預絕緣閉合式端接件（壓線帽），“奶嘴”端子示例：

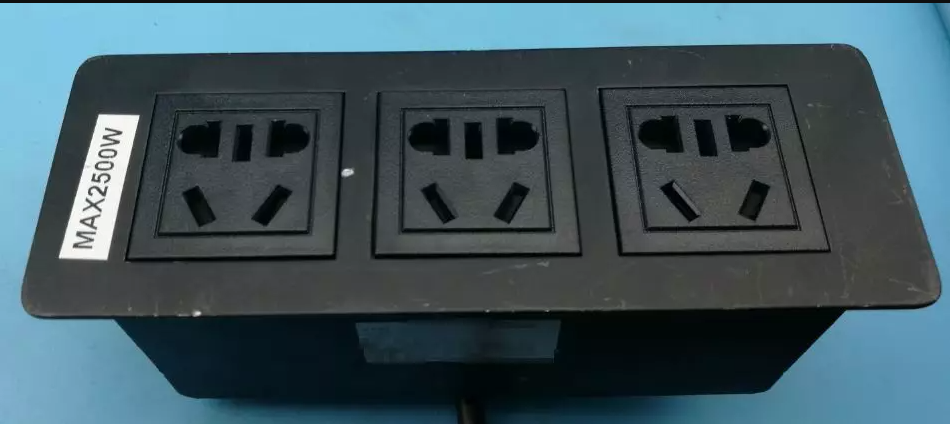

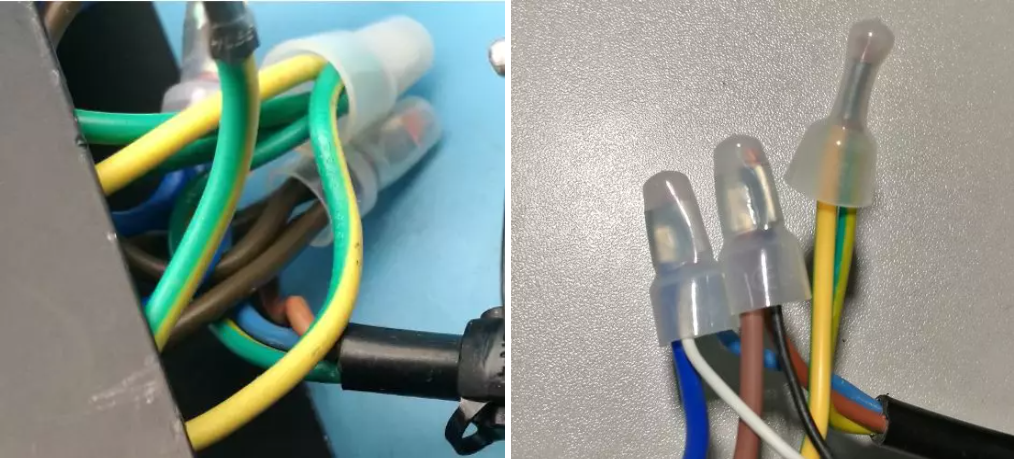

圖1-奶嘴端子在延長線插座實際應用圖示
圖2-奶嘴端子示意圖以及預封閉絕緣材料示意圖
2. GB/T 2099.1-2008第25.2條與25.3條，分別規定了將載流部件固定在位所必須的絕緣部件以及不必須的絕緣部件，均應進行球壓試驗。
奶嘴端子是用于進行導線電氣連接的、不可重復使用的、有絕緣的連接器件。是電器附件內部的一個關鍵部件，其自身應滿足相應標準的要求，奶嘴端子的相關標準已考核到該產品的耐熱性能（見本標準GB/T 2099.1第14.22條規定“裝在電器附件里的元件，如開關和熔斷體等，均應符合有關標準要求。”）
3. IECEE/CB體系/CTL有過討論并形成決議，閉型接線端子這種情況不是“支撐帶電部件”，兩根導線通過閉型接線端子連接仍然在空間中處于自由狀態，不是“固定支撐”，而是像電工膠印布“包裹”帶電部件起絕緣作用，因此閉型接線端子不需進行球壓試驗。（見IECEE/CB SCHEME/CTL DECISION國際電工委員會CB體系CB實驗室決議 DSH496）
奶嘴端子應作為關鍵零部件進行管控，制造商應提供該部件認證證書即可。無需對該端子的絕緣部件依據GB/T 2099.1-2008進行第25章中的球壓試驗。
