×
文章來源 : 廣東優科檢測 發表時間：2022-01-06 瀏覽數量：
為了驗證鍍錫產品暴露于大氣或其它環境中會否發生腐蝕，可以將鍍錫產品在使用環境下放置足夠長的時間，例如產品的一個生命周期，但這樣做既耗時又費力，在實際中是極少采用的，這樣就需要一種方便的方法也就是鍍錫鹽霧測試去評估產品的抗腐蝕性。

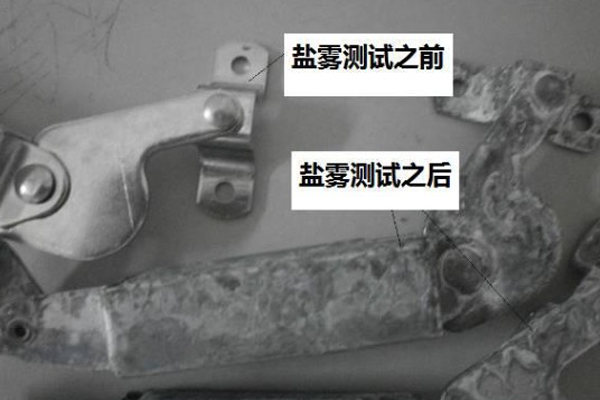

鍍錫鹽霧測試就是一種人造環境的加速抗腐蝕評估方法，它是將一定濃度的鹽水霧化，然后噴在一個密閉的恒溫箱內，通過觀察被測鍍錫樣品在箱內放置一段時間后的變化來反映被測樣品的抗腐蝕性。它是一種加速測試方法，就是用時短，不需要幾年，只需要幾天，甚至幾小時。
1. 測試條件
氯化鈉溶液濃度50g/L± 5g/L
PH值為6.5~7.2
試驗箱內溫度35 ±2°C（美國35＋1.1／－1.7 °C)
鹽霧沉降速度為每80cm2每小時1.5±0.5mL
2. 樣品準備
試樣種類、數量、形狀、尺寸根據產品標準確定, 如無標準由有關各方協商；
試驗前試樣必須采用適當方法清洗干凈，但不應洗去試樣上有意涂覆的保護性有機膜；
對于切割下來的試樣、應用油漆、石蠟或膠帶對切割區進行保護。
3. 樣品放置
? 試樣放在鹽霧箱內使被試面朝上，讓鹽霧自由沉降在被試面上，被試面不能受到鹽霧直接噴射；
? 試樣被試表面要與垂直方向成20度；
? 試樣可以放置在箱內不同水平面上，但相互之間不得接觸，也不得與箱體接觸，試樣上的液滴不得落在其他試樣上；
? 試樣支架用玻璃、塑料等材料制造，懸掛試樣的材料不能用金屬，而應用纖維等絕緣材料。
4. 試驗時間
試驗時間根據不同產品規范確定，一般來說，為2/4/6/8/24小時，大于24小時為24小時的整數倍。
例如：
5. 試驗后樣品處理
試驗結束后取出試樣，在室內自然干燥0.5~1小時，然后用溫度不高于40攝氏度的清潔流動水輕輕沖洗，以除去殘留的鹽霧溶液，再立即吹風機吹干。
GB/T 2423.17，IEC60068-2-11,ISO 4628.3, ASTM B117 ，JIS-Z2371, JIS-G3141, GJB 150.1 ，MIL-STD-810F, MIL-STD-883E等。
一般白色鈍化在24小時；一般五彩鈍化在72小時；一般黑色鈍化在96小時；一般軍綠鈍化在96小時；超過以上鹽霧實驗一般采用封閉劑處理。
1.鍍層太薄了，空隙還沒覆蓋完畢，鹽霧試驗會讓上下兩種金屬形成原電池，導致活潑金屬層腐蝕，這是鹽霧測試的目的。
2.鍍錫一般是在銅面上，兩種金屬都不溶解，不會腐蝕。
廣東優科檢測自有可靠性測試實驗室，是專業的第三方鹽霧測試機構，我們擁有豐富的檢測認證經驗并且得到客戶的高度認可，可以高效地為您提供鍍錫鹽霧測試及出具CNAS檢測報告！
獲取報價
如果您對我司的產品或服務有任何意見或者建議，您可以通過這個渠道給予我們反饋。您的留言我們會盡快回復！
掃碼咨詢
微信訂閱號
