久操视频在线免费看I亚洲精品午夜aaa久久久I狠狠躁日日躁狂躁夜夜躁avI亚洲欧美视频在线观看I久久五月婷婷综合I日本中文字幕在线播放

UL94是UL針對于塑料材料可燃性測試的評定標準，廣泛運用在設(shè)備和電器零件的塑料材料，其它非金屬材料；但不適用于建筑材料和裝飾的塑料材料。廣東優(yōu)科檢測是獲得CNAS和CMA資質(zhì)認可的第三方檢測機構(gòu)，實驗室具備UL94阻燃測試的資質(zhì)和檢測能力，可提供電子電器、電線電纜產(chǎn)品塑膠材料的UL94阻燃測試服務(wù)，并可出具第三方測試報告。

ul94標準及測試方法

什么是UL94

可燃性UL94等級是應(yīng)用最廣泛的塑料材料可燃性能標準。它用來評價材料在被點燃后熄滅的能力。根據(jù)燃燒速度、燃燒時間、抗滴能力以及滴珠是否燃燒可有多種評判方法。每種被測材料根據(jù)顏色或厚度都可以得到許多值。當選定某個產(chǎn)品的材料時，其UL等級應(yīng)滿足塑料零件壁部分的厚度要求。UL等級應(yīng)與厚度值一起報告，只報告UL等級而沒有厚度是不夠的。

UL94等級介紹及標準

塑料阻燃等級由HB，V-2，V-1向V-0逐級遞增

HB：UL94標準中最低的阻燃等級。要求對于3到13毫米厚的樣品，燃燒速度小于40毫米每分鐘；小于3毫米厚的樣品，燃燒速度小于70毫米每分鐘；或者在100毫米的標志前熄滅。

V-2：對樣品進行兩次10秒的燃燒測試后，火焰在30秒內(nèi)熄滅。可以引燃30cm下方的藥棉。

V-1：對樣品進行兩次10秒的燃燒測試后，火焰在30秒內(nèi)熄滅。不能引燃30cm下方的藥棉。

V-0：對樣品進行兩次10秒的燃燒測試后，火焰在10秒內(nèi)熄滅。

UL94 常用的測試方法

1、檢測儀器

UL94 水平和垂直燃燒試驗箱、本生燈、支架

2、垂直測試步驟

A、制樣：取 125±5mm×13.00±0.5mm×Thickness 規(guī)格試樣兩組，每組 5 個(樣品尺寸的最大厚度和最小厚度都要提供，若測試的結(jié)果不一致，則中間厚度也要提供，最大厚度不得超過13mm)。

B、預(yù)處理

1）在 23±2℃，50±10% RH 的環(huán)境條件下放置至少 48h;

2）70±2℃老化 168±2h，然后在干燥器中放置至少 4h 冷卻至室溫。

C、操作步驟

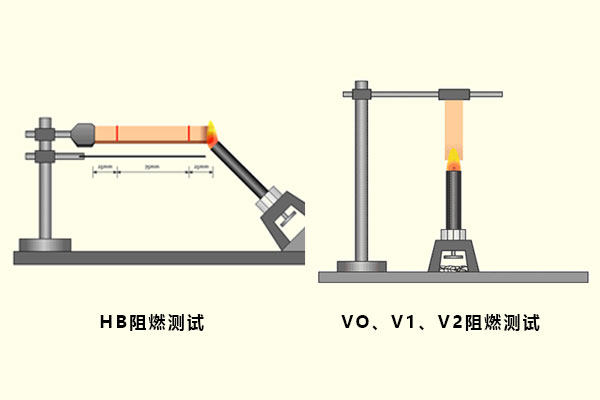

1）如右圖所示，在試樣上端 6mm 部位夾緊試樣，使試樣垂直放置;

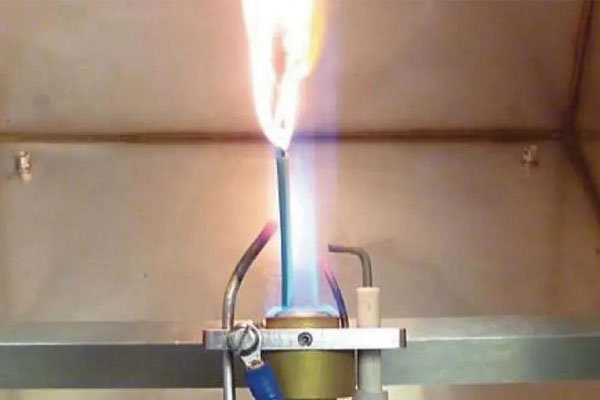

2）通過調(diào)節(jié)本生燈，使火焰高度20±1mm，本生燈置于樣品下方正中心位置，燈口距樣品底端10±1mm，正下方鋪有不重于0.08g的吸水的100%的脫脂棉(50×50mm，不超過6mm厚);

3）點火，時間為10±0.5s，點火10±0.5s 后以300mm/s 的速度移開本生燈至少150mm，同時開始，記錄余焰時間t 1 (如果在此期間試樣滴下熔融或燃燒的物質(zhì)，傾斜噴燈最大至45°，避免熔融的物質(zhì)滴入噴火管中)，余焰停止時應(yīng)立即點燃10±0.5s，點火10±0.5s后以300mm/s的速度移開，本生燈至少移開150mm，同時記錄余焰時間t 2 和余灼時間t 3 。

3、水平測試步驟

A、制樣：取150±5mm×50±1mm×Thickness規(guī)格試樣兩組，每組5個(樣品尺寸的最大厚度和最小厚度都要提供，若測試的結(jié)果不一致，則中間厚度值樣品也要提供，最大厚度不得超過13mm)。

B、預(yù)處理：

1）在 23±2℃，50±10%RH 的環(huán)境條件下放置至少 48h;

2）70±2℃老化 168±2h，然后在干燥器中放置至少 4h 冷卻至室溫。

C、操作步驟：

1）在樣品的25mm，60mm，120mm處做參考標記;

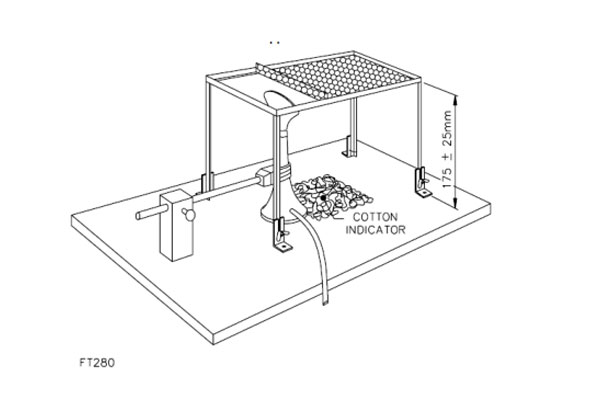

2）搭建裝置，如右圖所示，整個支架為175±25mm，本生燈燈尖離樣品的距離為13±1mm，在鐵絲網(wǎng)水平面正下方底部放置50mm×50mm，不超過6mm厚的吸水脫脂棉;

3）調(diào)整本生燈火焰為高度38mm的藍光;

4）用本生燈外焰施加于水平放置在鐵絲網(wǎng)上的泡棉的一側(cè)，施加火源時間為60s，然后移開火焰，離樣品100mm或更遠的距離，同時啟動記錄時間裝置，若火焰達到25mm刻度標記時，無論火焰在樣品的底部、頂部或邊緣，都要啟動另一個計時裝置，測定樣品的燃燒速率。

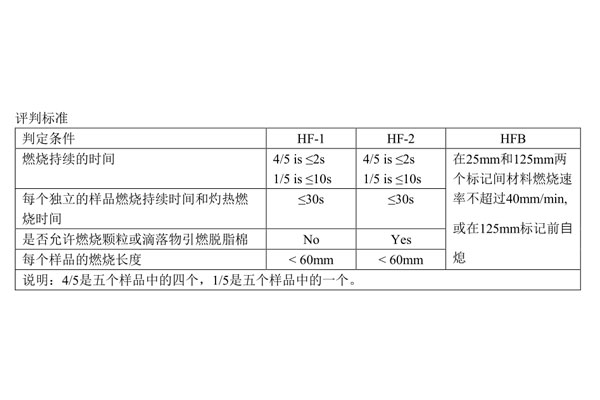

以上就是關(guān)于UL94的測試標準及方法，希望對您有所幫助。廣東優(yōu)科檢測可提供家電塑料、電線電纜UL94阻燃測試、UL1581阻燃測試等的阻燃測試服務(wù)，如有需要，歡迎來電咨詢。
