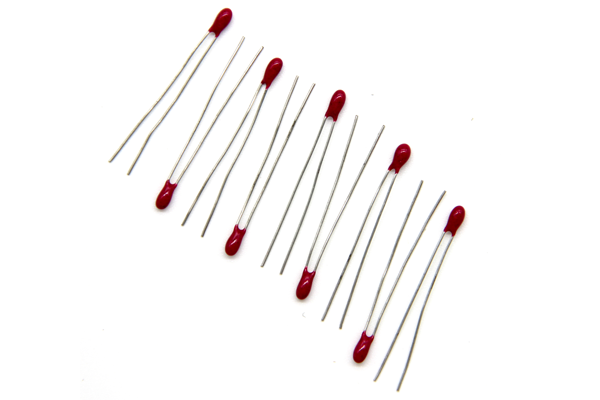

NTC熱敏電阻可焊性測試是對其焊接性能做定性的評估，是NTC熱敏電阻機械性能測試的項目之一，今天廣東優科檢測將為您詳細介紹該測試，希望對您有所幫助！
1.焊槽法
1）試驗樣品預熱溫度為80℃~140℃，并保持30s~60s
2）試驗溫度：235℃±5℃
3）浸漬時間：2s±0.5s
4）浸漬深度：10mm
5）浸漬次數：1
2.紅外和強氣流焊接系統
a）將焊料漿料加到試驗基片上
b）焊料堆積的厚度應在詳細規范中規定
c）試驗樣品的引出端放在焊料漿料上
d）除非詳細規范另有規定，試驗樣品和試驗基片應預熱到150℃±10℃并在紅外和強氣流焊接系統中保持60s~120s
e）回流系統應使試驗樣品的溫度快速升高到215℃±3℃，并在這個溫度下保持10s±1s
f）溫度曲線應在詳細規范中規定
3.恢復
焊劑的殘余物應用適當的溶劑除去
1.表面安裝熱敏電阻器在正常照明和約10倍的放大倍數下進行外觀檢查，應無損傷跡象
2.端電極區域都應覆蓋著光滑、明亮的焊料層，允許有少量離散的象針孔、未潤濕或弱潤濕那樣的缺陷存在，這些缺陷不應集中在一個區域
1.GB/T3500.1-4.15
2.IEC3979-2-20/GBT3899-28
3.GB/T6663.1
4.IEC60539
5.UL1434
1. 因為有短線、短路、絕緣層破裂的危險，所以在焊接時，需在NTC熱敏電阻芯片部位的焊錫不被熔化的條件下進行
2. 頭部的焊錫有熔化的危險，不要將烙鐵直接接觸樹脂部位
3. 需要把兩根引線分開時，最多分開至NTC熱敏電阻頭部以下10mm處
4. 進行樹脂澆鑄等再加工時，需要進行充分的品質評價，以確保沒有問題
5. 引線彎折時，彎折半徑要確保不小于1mm

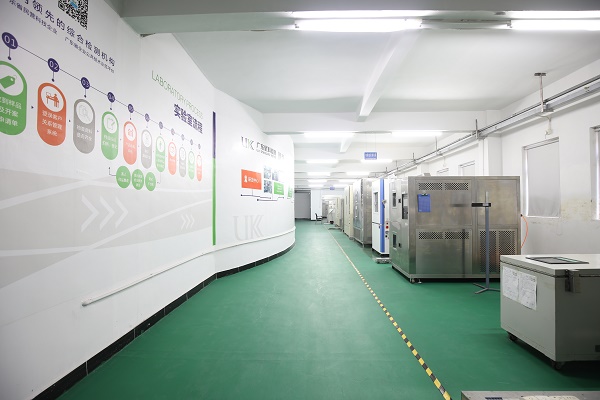

以上就是關于NTC熱敏電阻可焊性測試的相關內容，廣東優科檢測具備GB/T6663.1、IEC60539、UL1434標準檢測資質和檢測能力，可提供NTC熱敏電阻可焊性測試、NTC熱敏電阻溫度快速變化測試、CQC認證、TUV認證、UL認證等檢測認證服務，我們期待與您合作！
