×
文章來源 : 廣東優科檢測 發表時間：2022-06-27 瀏覽數量：

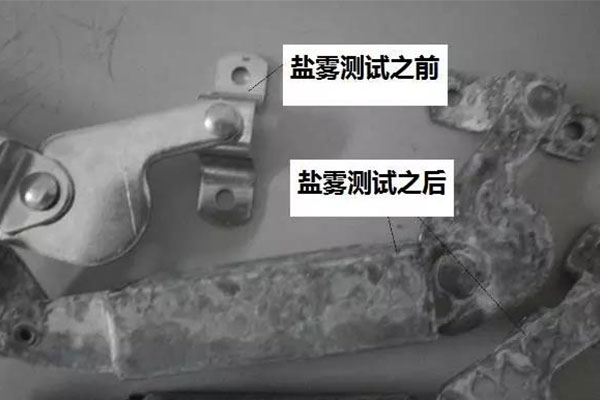

鹽霧試驗是在鹽霧試驗箱中進行的，一般用于測試金屬的耐腐蝕性或金屬表面電鍍后的耐腐蝕性。腐蝕試驗可以通過腐蝕性鹽溶液噴霧進行，也可以通過腐蝕性氣體進行試驗，根據具體的使用環境采用不同的腐蝕方法。鹽霧試驗的腐蝕情況判斷主要由四種方法、評級判斷方法、稱重判斷方法、腐蝕材料的判斷方法和腐蝕數據的統計分析方法來判斷。
腐蝕數據的統計分析方法提供了設計腐蝕試驗、腐蝕數據分析和確定腐蝕數據可靠性的方法。它主要用于分析和統計腐蝕情況，而不是確定特定產品的質量。
鹽霧試驗標準分為十級，以企業試驗標準為參考，符合實際情況。
鹽霧試驗標準具體分類及現象如下：
10級：無缺陷區域，外觀評級A，樣品表面外觀無變化；
9級：缺陷面積不超過0.1%，外觀評級B，樣品表面有輕微到中度的變色；
8級：缺陷面積占0.1%~0.25%，外觀評級C，樣品表面變色嚴重或有極輕微的腐蝕；
7級：缺陷面積占0.25%~0.5%，外觀評級D，樣品表面嚴重失光或極輕微腐蝕產物；
6級：缺陷面積占0.5%~1.0%，外觀評級E，樣品表面嚴重失光，或腐蝕產物或點蝕在樣品局部表面有薄層；
5級：缺陷面積占1.0%~2.5%，外觀評級F，樣品表面有腐蝕性產物或點蝕，其中一種分布在整個樣品表面；
4級：缺陷面積占2.5%~5%，外觀評級G，樣品表面有厚厚的腐蝕產物層或點蝕；
3級：缺陷面積占5%~10%，外觀評級H，樣品表面有非常厚的腐蝕產物層或點蝕，并有較深的點蝕；
2級：缺陷面積占10%~25%，外觀評級I，試樣出現基體金屬腐蝕現象；
1級：缺陷面積占25%~50%，屬于嚴重腐蝕現象。
| 保護評級 | 外觀評級 覆蓋層破壞類型的分類 | 性能評級 評價結果舉例 | |
| 缺陷面積A（%） | 評級Rp | ||
| 無缺陷 | 10 | A 覆蓋層損壞所導致的斑 點和（或）顏色變化（與 明顯的基體金屬腐蝕產物 的顏色不同） B 很難看的見，甚至看不 見的覆蓋層腐蝕所致的發暗 C 陽極覆蓋層的腐蝕產物 D 陰極覆蓋層的腐蝕產物 E 表面點蝕（腐蝕坑可能 未擴展到基體金屬） F 碎落，起皮，剝落 G 鼓泡 H 裂 I 雞爪狀或星狀缺陷 | A 試樣出現超過總面積的 0.1%的基體金屬腐蝕和試 樣的剩余表面出現超過該 面積的20%的中度斑點： 9/2mA B 試樣未出現基體金屬麻 蝕，但出現小于總面積的 1.0%的陽極性覆蓋層的輕 度腐蝕：10/6sC C 試樣上0.3%的面積出現 基體金屬腐蝕，陽極性覆 蓋層的腐蝕產物覆蓋總面 積的0.15%，而且最上面 的電沉積層出現輕微鼓泡 的面積超過總面積的0.75% ：7/8vsC，6mC |
| 0≤0.1 | 9 | ||
| 0.1≤0.25 | 8 | ||
| 0.25≤0.5 | 7 | ||
| 0.5≤1.0 | 6 | ||
| 1.0≤2.5 | 5 | ||
| 2.5≤5.0 | 4 | ||
| 5.0≤10 | 3 | ||
| 10≤25 | 2 | ||
| 25≤50 | 1 | ||
| 50 | 0 | ||
辦理鹽霧試驗報告，請聯系第三方鹽霧測試機構-優科檢測認證。 我們將以優惠的價格和周到的服務為您提供專業高效的檢測認證服務。 如果您向我們提供產品圖片和規格，我們將根據您的產品給出相應的周期、報價和具體方案。 歡迎您來電咨詢！
獲取報價
如果您對我司的產品或服務有任何意見或者建議，您可以通過這個渠道給予我們反饋。您的留言我們會盡快回復！
掃碼咨詢
微信訂閱號
