輻射發射（RE）測試是EMC的重要測試項之一，也是問題最多、最不容易通過的項目。不同類型的設備進行輻射發射測試時都需選取相應的產品標準，按照不同的設備等級和分類，來確定被測試設備（EUT）的測量限值和測試需求。
輻射：輻射是一種能量，它以電磁波形式由源發射到空間的現象。雖然我們看不到摸不著，它卻切實存在的，比如我們日常生活中遇到的手機輻射、電腦輻射等。
輻射發射：輻射發射指電子、電氣產品或系統由其內部電路工作時向其周圍空間發射的電磁波。這個發射是通過空氣作為傳播路徑而不是導線（包括信號線和電源線），既然稱之為發射，那么肯定相對而言在其周圍空間就有接收物體或設備存在。
輻射發射（RE）試驗主要測試電子、電氣設備或系統在正常工作時自身對外界的輻射干擾強度，包括來自電路板、機箱、電纜及連接線等所有部件的輻射騷擾。通過將試驗測量值與限值比較來判斷EUT的輻射發射是否合格，測量值低于限值則PASS，反之則FAIL。

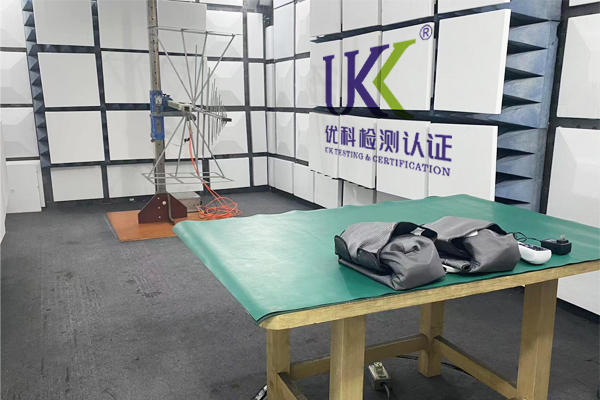

電波暗室，是主要用于模擬開闊場，同時用于輻射無線電騷擾(EMI)和輻射敏感度(EMS)測量的密閉屏蔽室。電波暗室的尺寸和射頻吸波材料的選用主要由受試設備(EUT)的外行尺寸和測試要求確定，常見的有3m法或10m法。
場地：3米法半電波暗室；
木桌：0.8米高；
轉臺：360度旋轉；
天線：選擇合適類型，且在1~4米移動，并進行垂直極化和水平極化測試；
寬帶天線、同軸電纜、騷擾測量儀組成50Ω匹配傳輸系統；
測試接收機：準峰值讀值，峰值測量。

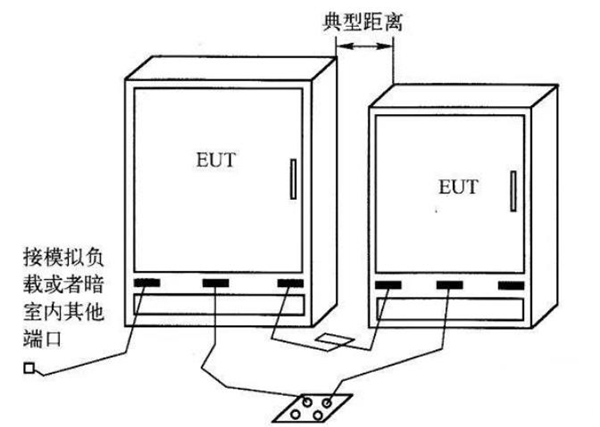

（立式設備搭接方式）

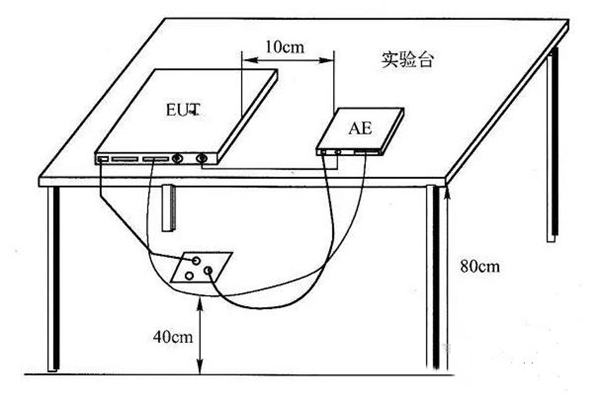

（臺式設備搭接方式）
住宅和樓宇電子系統HBES/BACS 的電磁兼容要求 EN 50491-5-2:2010
醫用電氣設備 第 1-2 部分：安全通用要求 并列標準：電磁兼容 要求和試驗 YY 0505-2012
量度繼電器和保護裝置 第 26 部分：電磁兼容要求 GB/T14598.26-2015
風力發電機組振動狀態監測導則 NB/T 31004-2011
調速電氣傳動系統 第 3 部分：電磁兼容性要求及其特定的試驗方法 GB 12668.3-2012
光伏發電并網逆變器技術規范 NB/T 32004-2013
計算機通用規范 GB/T9813系列
可編程序控制器 第 2 部分：設備要求和測試 GB/T15969.2-2008
軌道交通 機車車輛電子裝置 EN 50155:2021
工業、科學和醫療設備 射頻騷擾特性 限值和測量方法 GB 4824-2019
軌道交通 機車車輛電子裝置 GB/T 25119-2021
城市軌道交通電動客車 列車控制與診斷系統技術規范 T/CAMET 04003-2018
軌道交通電磁兼容試驗 GB/T24338系列
軌道交通 電磁兼容 第 4 部分：信號和通信設備的發射與抗擾度 EN 50121-4:2016
軌道交通 電磁兼容 第 3-2 部分：機車車輛 設備 EN50121-3-2:2016
測量、控制和實驗室用的電設備 電磁兼容性要求 第 26部分：特殊要求 體外診斷(IVD)醫療設備 GB/T18268.26-2010
測量、控制和實驗室用的電設備電磁兼容性要求 第 1部分：通用要求 GB/T 18268.1-2010
家用和類似用途固定式電氣裝置的開關 第 2-1 部分：電子開關的特殊要求 GB 16915.2-2012
家用電器、電動工具和類似器具的電磁兼容要求 第 2部分：抗擾度 GB/T 4343.2-2009
電磁兼容 通用標準 居住、商業和輕工業環境中的發射 GB 17799.3-2012
電磁兼容 通用標準 工業環境中的發射 GB 17799.4-2012。
1. 向優科發起檢測申請，填寫申請表；
2. 根據你的報告用途，協商檢測項目、費用和周期；
3. 寄送樣品到優科實驗室；
4. 檢測完成出具第三方檢測報告，并將電子檔發于用戶確認；
5. 確認無誤，出具紙質檔報告給到客戶，流程結束，報告支持網站查詢，真實有效。
