什么是IP外殼防護等級測試？

IP外殼防護等級測試是一種測試電子設備外殼密封等級的標準化方法。該測試通常使用國際標準IEC 60529（也稱為IP代碼）來評估電子設備外殼的防護能力，以確定設備是否能夠有效防止灰塵、液體和固體物體進入設備內部，從而保護設備的內部元件免受損壞。

IP代碼由兩個數字組成，第一個數字表示設備的防塵等級，第二個數字表示設備的防水等級。數字越高，表示設備的防護能力越強。例如，IP67表示設備具有6級防塵能力和7級防水能力。

在IP外殼防護等級測試中，設備將置于特定的測試環境中，例如水、塵埃或沙子中，然后測試人員將測量設備的防護能力。該測試的結果通常以IP代碼的形式呈現，以表明設備的防護等級。

測試標準

1. GB/T 4208-2017、IEC 60529:2013（民品）

2. GB7000.1-2015 、IEC60598-1:2014（燈具）

3. GB/T 30038-2013、ISO 20653:2013（車載產品）

防塵試驗

防塵等級(IP1X~IP6X)

人員防護測試：手握試具使用1N±0.1N的力刺探樣品的縫隙部分外殼分類：

一類：設備正常工作周期內殼內氣壓低于周圍大氣壓力（熱循環效應引起）

二類：外殼內氣壓與周圍大氣壓力相同。

IP5X：除有關產品標準規定為第二種外殼，都看做為第一種

IP6X：無論是否規定，都看做為第一類外殼

固體異物：使用防塵箱進行試驗

- 塵（滑石粉）的濃度：2kg/m3

- 塵（滑石粉）的尺寸：能通過金屬絲直徑50μm，75μm篩孔的金屬篩網

- 塵（滑石粉）的使用次數：不得超過20次

- 測試時間：

1、抽真空的樣品，每小時抽氣速率40~60倍外殼體積，試驗時間2小時

2、抽真空的樣品，每小時抽氣速率＜40倍外殼體積，試驗時間8小時

抽真空壓差：≤2kPa(20mbar)

防水試驗

防水等級(IPX1~IPX9)

IPX1試驗：垂直滴雨測試

- 水流量：1mm/分鐘

- 樣品架轉速：1轉/分鐘

- 測試時間：10分鐘

IPX2試驗：垂直滴雨測試

- 水流量：3mm/分鐘

- 樣品架轉速：不轉

- 樣品擺放角度：兩個相互垂直的平面上與垂線方向傾斜15°角

- 測試時間：2.5分鐘每個垂直面

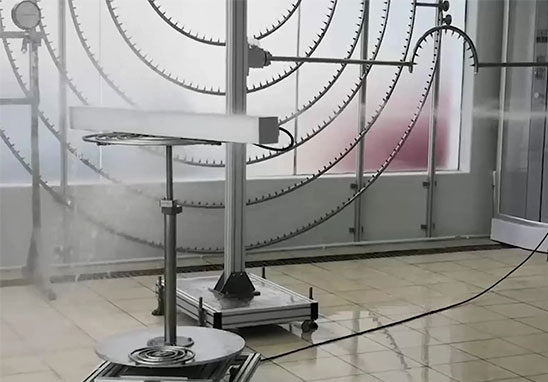

IPX3試驗：擺管淋雨測試

- 水流量：0.07升/分鐘/針孔

- 樣品架轉速：1轉/分鐘

- 擺管擺動角度：±60°角，總共120°角

- 擺管速度：60°角/秒

- 出水針孔：120°角的圓弧

- 樣品與針頭距離：200mm

- 測試時間：5分鐘后將樣品在水平方向旋轉90°再測試5分鐘，

- 總共10分鐘

IPX4試驗：擺管淋雨測試

- 水流量：0.07升/分鐘/針孔

- 樣品架轉速：1轉/分鐘

- 擺管擺動角度：±180°角，總共360°角

- 擺管速度：60°角/秒

- 出水針孔：120°角的圓弧

- 樣品與針頭距離：200mm

- 測試時間：10分鐘

IPX5試驗：噴淋測試

- 噴淋測試：

- 水流量：12.5±0.625升/分鐘

- 樣品架轉速：1轉/分鐘

- 噴嘴內徑：6.3mm

- 樣品與針頭距離：2.5~3.0m

- 測試時間：3分鐘

IPX6試驗：噴淋測試

- 噴淋測試：

- 水流量：100±5升/分鐘

- 樣品架轉速：1轉/分鐘

- 噴嘴內徑：12.5mm

- 樣品與針頭距離：2.5~3.0m

- 測試時間：3分鐘

IPX7：短時間潛水測試

- 按照生產廠規定要求安裝狀態全部浸入水中，并滿足以下要求：

1、高度＜850mm的外殼最低點， 應低于水面1000mm

2、高度≥850mm的外殼最高點，應低于水面150mm

- 試驗時間：30分鐘

IPX8試驗：持續潛水測試

- 試驗水深和潛水時間由生產廠家自定，試驗條件高于IPX7

IPX9試驗：高溫高壓噴水測試

- 噴射角度：0°、30°、60°、90°

- 噴射溫度：80℃

- 噴射距離：175±25mm

- 轉臺轉速：5±1轉/min

- 水流量：15±1L/mn

- 測試時間：每個角度30s

第三方IP外殼防護等級測試機構

優科檢測認證是獲得CNAS資質認可的第三方IP外殼防護等級測試機構，實驗室具備GB/T 4208、IEC/EN 60529等標準檢測資質和檢測能力，可提供戶外燈具、戶外攝像頭、防水連接器、防水插頭、顯示屏、配電箱等電子電工產品IP防護等級測試服務，并可出具權威認可的第三方檢測報告。
