EMC輻射測試（RE）是最常做的EMC電磁兼容測試項目之一，也是最容易出現問題的一個測試項目。 對很多剛接觸EMC的朋友來講，拿到EMC的測試數據，往往感覺比較陌生，不知道怎么看這份數據，相信看完以下內容，你就不會陌生了。

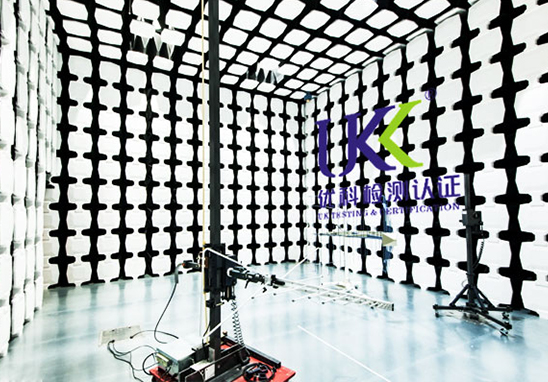

專業測試輻射的場所是屏蔽室，主要有3米和10米暗室，由于10米暗室建設成本很高，所以一般以3米暗室居多，只有在專業的檢測實驗室檢測的數據才更加真實可靠。

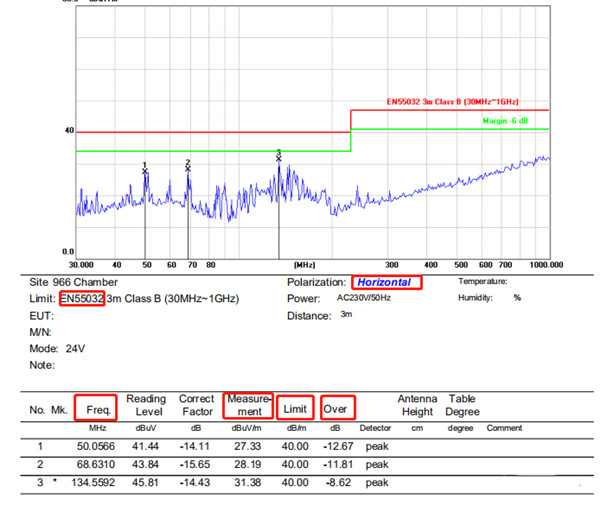

Horizontal 表示接收天線處于水平位置（另外還有一種是天線處于垂直位置，也就是說，這個產品的一個模式需要有兩張這樣的圖才算完整）；
EN55032是測試標準，表明測試產品是多媒體設備；
Freq.是頻率點，一般可能有問題的點需要單獨點出來進行完整確認；
Measurement是測試值，表示該頻率點經確認后的最終值；
Limit是測試的限值，也就是測試值不能超過該值；
Over表示超過Limit限值多少，也就是測試值減去限值的計算；(上面負數表示沒超過限值，也就是符合要求；但有的機構是正數是符合要求，需要看清楚)；
以第一個為例：頻率點為50.0566MHz，測試值為27.33dBuV/m，限值為40 dBuV/m，超過限值為-12.67dBuV/m(也就是沒超過)。

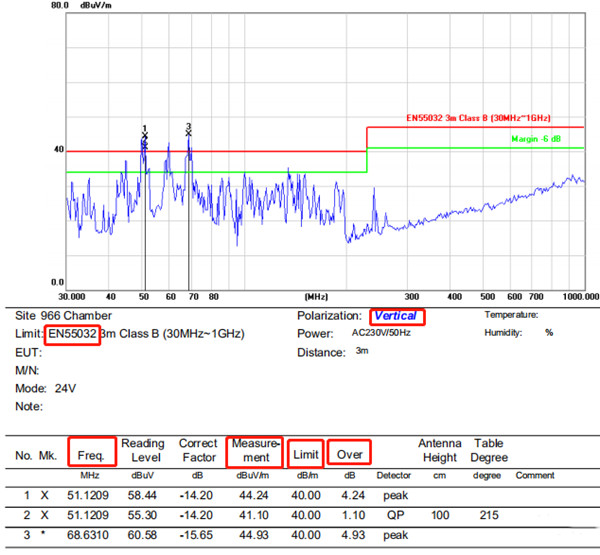

Vertical表示接收天線處于水平位置垂直位置。
如第2個點，頻率點為51.1209MHz，測試值為44.10dBuV/m，限值為40 dBuV/m，超過限值為1.1 dBuV/m(也就是超了，需要整改)。
另外需要注意的是：一般測試時需要留預留3dB才好(也就是距離限值有3dB的余量)，也有工廠要求余量6dB的，因為不確定度，而且不同實驗室之間也是有誤差的，所以余量愈多，就越保險。
