文章來源 : 廣東優科檢測 發表時間：2023-05-05 瀏覽數量：
優科檢測是具備CNAS和CMA實驗室資質認可的專業第三方防靜電檢測機構，可提供防靜電產品和防靜電工程第三方防靜電檢測服務，接下來為大家介紹電子產品防靜電包裝的防靜電性能測試方法。
SJ/T 10694-2022 《電子產品制造與應用系統防靜電檢測通用規范》
評估電子產品防靜電包裝的防靜電性能，通常要進行表面電阻、體積電阻、靜電屏蔽性能和靜電衰減時間的檢測。
測試時，需將產品（材料）放在絕緣臺面或測試架上，絕緣臺面表面電阻、體積電阻分別大于1X10^13Ω，其幾何周邊尺寸均大于被測材料10cm。

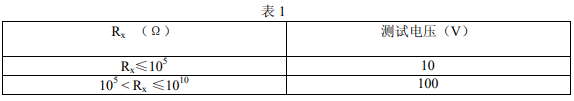

表面電阻、體積電阻測試按照 IEC61340-5-1 有關規定執行。測試電壓參照表 1 要求。
測試程序
1. 被測材料應放在1個光滑、平面的架子(或平面)上。當用500V電壓進行測試時，其體積和表面電阻要大于 1×10^13Ω。相對與被測樣品尺寸而言，比被測材料的長和寬大10cm，厚度至少應1mm。
2. 被測樣品應未經化學、物理處理。電極與地面之間的漏泄電流對儀表的讀數不應有重要的影響。要注意在放電極和裝樣品時要盡量減少電流漏泄，以免影響測量結果。
3. 樣品的形狀最好為片狀，尺寸不小于110mm×120mm。

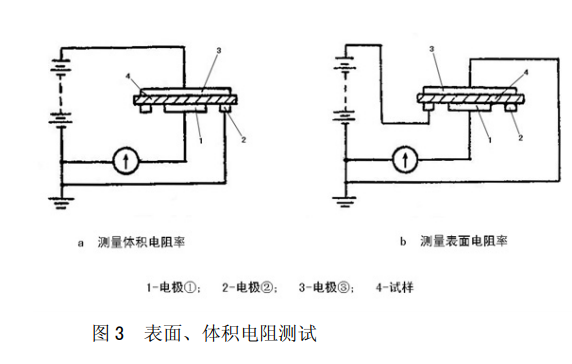

4. 應準備3塊樣品材料。樣品應標明清楚，以便鑒別被測表面。電極按照圖 3 與儀器連接，然后把樣品放在絕緣臺（架）上，面朝上。把電極組件放在樣品距邊緣至少10mm的距離處。
5. 給儀器施加表 1 規定電壓，15 秒后記錄讀數。
6. 對每個樣品(材料),以不同點測試 3 次平均值為結果。

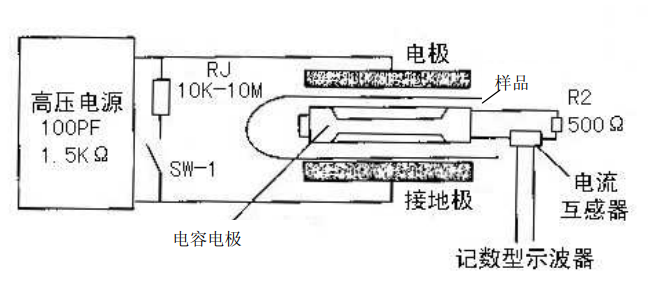

靜電屏蔽性能檢測可評估柔韌性包裝袋的靜電屏蔽性能。
樣品(袋)的尺寸要求
袋的最小尺寸不小于200mm×250mm，要有開口使電極能夠完全裝入。電極放進袋中的尺寸不小于100mm，并居中。對其他尺寸的袋來說，應該使電極放置在袋的中心。
測試要求
將至少6個要測樣品放置在相對濕度12±3%(或 50±3%)的環境中預置48小時，然后將儀器電容電極放入袋中居中位置，接通放電器電源后，讀出與電流傳感器連接的電壓顯示器上的示值。
靜電電壓衰減時間是指把樣品放置在靜電率減測試儀充電極板上，初始電壓U1減少到約定的百分比電壓水平U2的時間。測試儀器使用離子平衡分析儀，充電極板與接地之間電阻大于1X10^13Ω，其示意圖見圖 4。
測試方法：將待測樣品放置在充電極板上，并良好接觸。在充電極板上充電后，斷開儀器充電高壓電源的同時將待測樣品可靠接地，記錄極板電壓衰減到約定百分比電壓的時間。在測試時，接地極不得與充電極板相接。
