×
文章來源 : 廣東優科檢測 發表時間：2023-09-28 瀏覽數量：
電子元器件在出廠使用之前都需要經過環境與可靠性相關檢測，包括高低溫試驗、低氣壓試驗、高低溫貯存試驗，濕熱腐蝕試驗等等。接下來第三方電子元器件檢測機構-廣東優科檢測就為大家重點介紹下關于電子元器件的高溫貯存試驗。

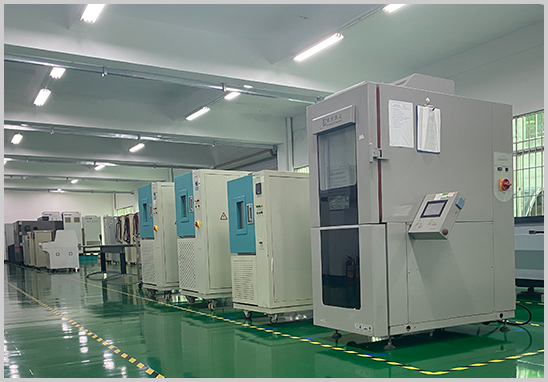

高溫貯存的原理主要是在試驗箱中模擬高溫條件，對元器件施加高溫應力（無電應力），加快部件體內和表面各種物理化學變化的化學反應速率，加速故障過程，使有缺陷的部件盡快暴露；提前消除潛在缺陷。
電子元器件的失效很多是由于環境溫度造成體內和表面的各種物理、化學變化所引起的。溫度升高后，使得化學反應速率大大加快，其失效過程也得到加速，使有缺陷的元器件能及時暴露。通過提高元器件環境溫度，加速元器件中可能發生或存在的任何化學反應過程（如由水汽或其他離子所引起的腐蝕作用，表面漏電、沾污以及金-鋁之間金屬化合物的生成等），使具有潛在缺陷的元器件提前失效而剔除。高溫貯存試驗對于表面沾污、引線鍵合不良和氧化層缺陷等都有很好的篩選作用。
高溫貯存是在試驗箱內模擬高溫條件，對元器件施加高溫應力（不加電應力），使得元器件體內和表面的各種物理、化學變化的化學反應速率大大加快，其失效過程也得到加速，使有缺陷的元器件能盡早暴露。
高溫貯存篩選的特點：
最大的優點是操作簡便易行，可以大批量進行，投資少，其篩選效果也不差，因而是目比較普遍采用的篩選試驗項目。
通過高溫貯存還可以使元器件的性能參數穩定下來，減少使用中的參數漂移，故在GJB548中也把高溫貯存試驗稱為穩定性烘焙試驗。
對于工藝和設計水平較高的成熟器件，由于器件本身已很穩定，所以做高溫存貯篩選效果很差，篩選率幾乎為零。
元器件的電穩定性、金屬化、硅腐蝕和引線鍵合缺陷等。
1. 溫度-時間應力的確定。
在不損害半導體器件的情況下篩選溫度越高越好，因此應盡可能提高貯存溫度。貯存溫度需根據管殼結構、材料性質、組裝和密封工藝而定，同時還應特別注意溫度和時間的合理確定。有一種誤解認為溫度越高、時間越長篩選考驗就越嚴格，這是錯誤的。例如：如果貯存溫度過高、時間過長則使器件加速退化以及對器件的封裝有破壞性，還有可能造成引線鍍層微裂及引線氧化，使得可焊接性變差。確定溫度、時間對應關系的原則是：保持對元器件施加的應力強度不能變，即如果提高了貯存溫度，則應減少貯存時間。對于半導體器件來說，最高貯存溫度除了受到金屬與半導體材料共熔點溫度的限制以外，還受到器件封裝所用的鍵合絲材料、外殼漆層及標志耐熱溫度和引線氧化溫度的限制。因此，金-鋁鍵合的器件最高貯存溫度可選用150 ℃，鋁-鋁鍵合最高可選用200 ℃，金-金鍵合器件最高可選用300 ℃。對電容器來說，最高貯存溫度除了受到介質耐熱溫度限制外，還受到外殼漆層和標志耐熱溫度以及引線氧化溫度的限制，某些電容器還受到外殼浸漬材料的限制，因此，電容器的最高貯存溫度一般都取它的正極限溫度。
2、高溫貯存多數在封裝后進行，半導體器件也有在封裝前的圓片階段或鍵合后進行，或封裝前后都進行。
3、國軍標中規定高溫貯存試驗結束后，必須在96 小時內完畢對元器件的測試對比。
1. 前期咨詢：提供需委托檢測項目、測試條件或測試標準；
2. 評估報價：根據檢測要求、樣品規格及參數評估報價；
3. 填寫委托書：向優科發起檢測申請，填寫委托書（會有專人指導填寫）；
4. 付款及提供樣品資料：按照協定報價支付費用，按要求提供足夠數量的樣品及產品資料；
5. 安排檢測：按委托要求對產品進行檢測；
6. 出具報告：依據檢測數據出具報告，將報告、發票及樣品回寄客戶。
獲取報價
如果您對我司的產品或服務有任何意見或者建議，您可以通過這個渠道給予我們反饋。您的留言我們會盡快回復！
掃碼咨詢
微信訂閱號
