廣東優科檢測是UL授權的第三方檢測機構，自有獨立檢測實驗室，實驗室具備498、UL817標準測試能力和資質，可提供插頭UL認證、檢測和技術咨詢服務。
UL認證插頭插拔出力測試標準：
UL498-2017版
UL817最新版2017

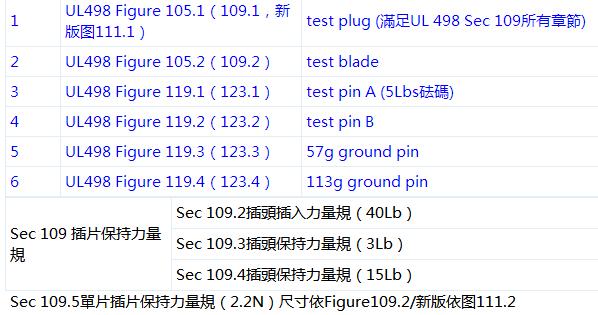

需要的量規如下，U498和UL817量規可以共用：
插頭插拔出力UL498測試方法：

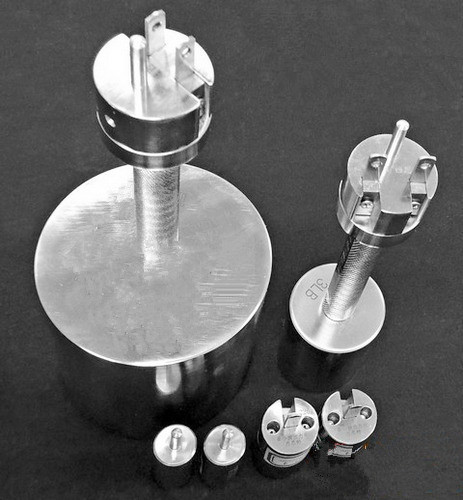

儀器：3磅和15磅吊重治具，定時器
步驟與判定:
1、用6臺測試樣品。
2、插頭的夾持力在3-15Lb內，必須符合如下的測試。
3、采用美國標準(UL)插頭在每個outlet上插拔10次，然后將插頭完全插進outlet中，朝垂直于插座表面的平面以及能將插頭從outlet中拔出的方向施加3Lb的力，歷時1分鐘。插頭不得有任何位移，如有位移則此實驗算失敗。
4、接著吊15Lb，插頭能從插座上立即拔出，則為ok。
5、接著插座要進行正常的過載試驗和溫升試驗，然后重復以上的3Lb測試，如插頭有位移則此實驗算失敗，如ok，則接著吊15Lb，插頭能從插座上立即拔出，則為ok。
插頭插拔出力UL817測試方法
5-15R相關的插拔力測試，請參考UL817 12版以下條文；12版條文的測試方法不再參考UL498，只有14.3的插頭治具尺寸需對照UL498
14.2 Conditioning cycles for blade retention test 插片保持試驗的調節循環
14.3 Retention of blades test 保留插片測試
14.4 Overload test 過載測試
14.5 Temperature test 溫度測試
14.6 Retention of blades test(repeated) 保留插片測試（重復）
14.7 Resistance to arcing test 抗電弧測試
Clause 14.2+14.3測試步驟如下：

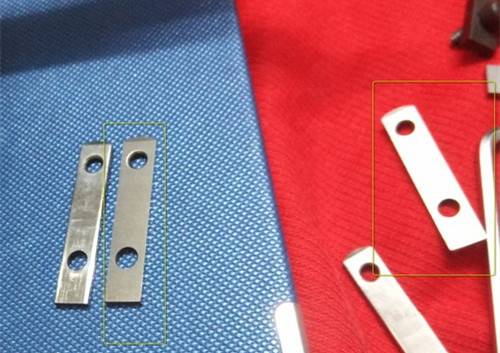

1、樣品以<5-15P，銅片無洞>的治具插拔10次，治具插入樣品的力不可超過180N or 18.4kgf（40.5lbf）。
2、以<1-15P，銅片無洞，13N（3 lbf）>的治具插入樣品吊重，一分鐘后位移不可超過2mm。
3、以<5-15P，銅片有洞，67N（15 lbf）>的治具插入樣品吊重，需立即脫離。
4、使用<UL817，FIG，14.1，2.2N（0.5 lbf）>的治具插入樣品吊重，一分鐘后位移不可超過2mm，L/N插孔皆需執行吊重。
做完Overload+溫升后，同樣步驟再重復一次，再執行Resistance to Arcing。
