文章來源 : 廣東優科檢測 發表時間：2025-11-07 瀏覽數量：
在整車傳動系統中，傳動軸、半軸、扭桿等桿系件承擔著動力傳遞與結構支撐的關鍵功能。長期在扭矩、沖擊載荷與疲勞應力下運行，極易出現扭轉疲勞開裂、焊縫斷裂、花鍵磨損等失效問題。
為評估桿系件在實際服役工況下的耐久性與安全裕度，進行扭轉試驗（Torsion Test）是整車研發和可靠性驗證階段的必要環節。
許多整車廠及零部件企業在接觸該試驗時，常存在以下疑問：
- 扭轉試驗與扭矩測試是否相同？
扭矩測試僅測量單次最大扭矩值；扭轉試驗則模擬反復扭矩加載過程，評估結構的疲勞壽命與破壞模式。
- 需要提供整根樣件還是局部？
需根據產品結構與試驗標準確定，通常以整件為主，以保證受力邊界條件真實。
- 測試需要多長時間？
扭轉耐久試驗通常需數萬至數十萬循環，周期從幾天到數周不等，視加載頻率與扭矩等級而定。
- 試驗結果如何判定？
依據標準要求，綜合樣件扭矩角度曲線、殘余變形、裂紋及失效位置等進行評估。
扭轉試驗是通過對桿系件施加往復或單向扭矩載荷，評估其抗扭剛度、極限扭矩、扭轉疲勞壽命及失效模式的試驗方法。
該試驗可有效驗證：
- 桿系件的設計強度與疲勞壽命是否滿足要求；
- 焊接、熱處理、材料選型等工藝是否合理；
- 產品在極端扭轉載荷下是否存在安全隱患。
該項試驗在整車研發階段、零部件選型驗證及后市場改裝件驗證中均有廣泛應用。
優科檢測實驗室依據多項國家與行業標準開展試驗，常用標準包括：
- 《汽車半軸技術條件和臺架試驗方法》 QC/T 293-2019
- 《汽車傳動軸總成技術條件及臺架試驗方法》 QC/T 29082-2019
- 《汽車前軸臺架疲勞壽命試驗方法》 QC/T 513-1999
- 《商用車驅動橋總成技術條件》 QC/T 533-2020
試驗原理與流程：

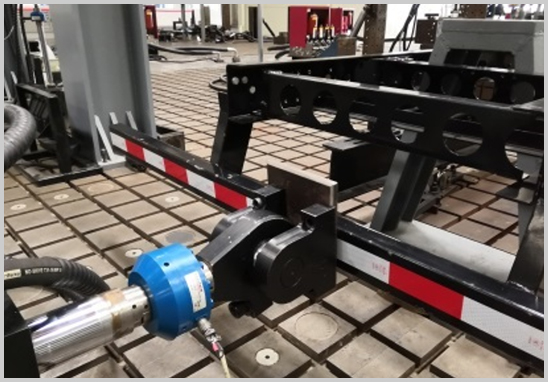

1. 將被測桿系件兩端固定在液壓伺服扭轉試驗臺架上；
2. 依據標準設定扭矩加載幅值、頻率與循環次數；
3. 記錄扭矩-角度關系曲線，監控裂紋、剛度變化及失效情況；
4. 試驗后進行外觀檢查及數據分析，出具報告。

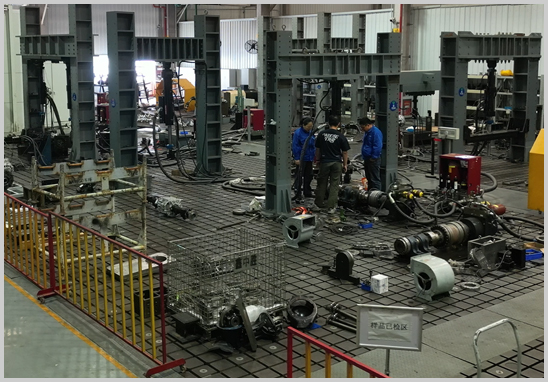

優科檢測南京實驗室配備美國MOOG 24通道液壓伺服試驗系統，具備復雜多自由度加載能力，可真實模擬車輛扭轉載荷工況。
核心性能參數：
- 線性作動器載荷范圍：5kN～150kN
- 扭轉作動器扭矩范圍：1kNm～10kNm
- 線性作動器位移范圍：≤300mm
- 扭轉作動器角度范圍：≤100°
該系統廣泛應用于傳動軸、半軸、扭桿、車架及總成類耐久試驗。
1. 試驗任務評審：客戶提出需求 → 技術人員確認試驗方案可行性；
2. 任務受理：簽訂合同 → 提交樣件/樣車 → 安排試驗計劃；
3. 試驗實施：按標準執行加載與監控 → 記錄全程數據；
4. 報告交付：試驗結束后出具CNAS認可檢測報告，并可提供失效分析與改進建議。
- 汽車傳動軸、半軸、扭桿扭轉疲勞與極限試驗；
- 懸置、襯套、結構件等多自由度耐久試驗；
- 車架、車廂等總成類性能耐久驗證；
- 試驗數據采集與扭矩—角度曲線分析；
- 失效模式分析與結構優化建議；
- 出具第三方檢測報告，滿足主機廠、零部件廠及出口認證要求。
Q1：第三方扭轉試驗報告是否能用于主機廠項目驗證？
A：可以。優科檢測南京實驗室具備CNAS實驗室認可資質，報告可作為供應商驗證及設計改進依據。
Q2：是否可模擬不同車型工況？
A：可根據客戶提供的載荷譜定制試驗條件，實現真實工況模擬。
Q3：樣件發生斷裂是否可提供失效分析？
A：可，優科具備金相、斷口分析等配套能力，可追溯失效原因。
汽車桿系件扭轉試驗是傳動系統可靠性驗證的核心項目。
作為專業第三方檢測機構，優科檢測認證南京實驗室憑借豐富的整車及部件試驗經驗、先進的MOOG液壓伺服系統及完善的技術團隊，可為客戶提供精準、高效、可追溯的扭轉試驗檢測服務，助力汽車產品安全可靠運行。
