隨著新能源汽車和智能汽車的發展，功率半導體器件在汽車電子系統中的地位越來越重要。其中，IGBT（Insulated Gate Bipolar Transistor，絕緣柵雙極型晶體管）因具備高耐壓、大電流和高效率等特性，被廣泛應用于汽車動力系統與電能轉換系統。
對于進入汽車供應鏈的IGBT器件而言，僅滿足電氣性能指標遠遠不夠，還需要通過嚴格的車規級可靠性驗證。在分立功率半導體領域，最常見的可靠性驗證標準就是AEC-Q101。
IGBT是汽車功率電子系統中的關鍵器件之一，主要承擔電能轉換與功率控制功能。
在汽車電子系統中的典型應用包括：
1. 新能源汽車驅動逆變器
在電驅動系統中，IGBT作為核心開關器件，實現動力電池直流電向交流電的轉換，從而驅動電機運轉。
2. 車載充電系統（OBC）
IGBT可用于充電系統中的功率轉換模塊，實現高效率電能轉換。
3. DC/DC電源轉換系統
用于高壓電池與低壓電子系統之間的電壓轉換。
4. 電動空調壓縮機驅動
在電動壓縮機控制電路中，IGBT承擔功率控制任務。
5. 其他車載電源系統
例如車載電源模塊、電機控制單元等。
由于汽車電子系統通常需要在以下環境中長期運行：
- 高溫環境（可達150℃以上）
- 溫度循環
- 振動與機械沖擊
- 高濕環境
因此，對IGBT器件的可靠性和穩定性要求極高。
汽車電子行業通常使用AEC-Q系列標準來驗證電子元器件的可靠性。
其中：
AEC-Q101是針對分立半導體器件（Discrete Semiconductors）制定的可靠性驗證標準。
標準名稱為：
AEC-Q101
Failure Mechanism Based Stress Test Qualification For Discrete Semiconductors
該標準由Automotive Electronics Council（汽車電子委員會）制定。
根據AEC官方說明：
> AEC-Q101通過基于失效機理的應力測試方法，驗證分立半導體器件在汽車應用環境中的可靠性和穩定性。
對于IGBT而言，進行AEC-Q101測試主要有以下目的：
1. 驗證器件在極端環境下的可靠性
模擬高溫、高濕、溫度循環等汽車使用環境。
2. 識別潛在失效機理
例如：
- 焊線疲勞
- 芯片分層
- 柵氧化層擊穿
- 熱應力失效
3. 確保長期電氣性能穩定
驗證器件在長期運行條件下參數是否發生漂移。
4. 滿足汽車供應鏈準入要求
許多整車廠及Tier1供應商會要求提供AEC-Q101可靠性測試報告。
需要注意的是：
AEC-Q101屬于可靠性驗證標準，并不是認證證書體系。
企業通常通過第三方實驗室完成測試并獲得測試報告，作為車規級可靠性驗證依據。
車規級IGBT芯片可靠性驗證通常依據：
AEC-Q101 Rev.E（2021）
該標準適用于以下分立半導體器件：
- MOSFET
- IGBT
- 二極管
- TVS
- 雙極型晶體管
- 可控硅等
需要特別說明：
AEC-Q101適用于分立器件（Discrete Devices），不適用于IGBT功率模塊。
如果是IGBT模塊，通常需要依據模塊級可靠性驗證標準進行評估。
根據AEC-Q101標準，測試項目主要分為五大類。
需要說明的是：
并非所有項目都需要測試，具體測試組合需要根據器件類型和封裝形式確定。
1. 加速環境應力測試（Accelerated Environmental Stress）
用于模擬汽車極端環境。
常見測試包括：
- 溫度循環（Temperature Cycling）
- 高溫高濕反向偏壓（H3TRB）
- 無偏高加速應力測試（UHAST）
- 功率循環（Power Cycling）
- 間歇運行壽命測試（IOL）
2. 加速壽命測試（Accelerated Life Tests）
用于評估器件長期可靠性。
典型項目包括：
- 高溫反向偏壓（HTRB）
- 高溫柵極偏壓（HTGB）
- 高溫工作壽命（HTOL）
3. 封裝結構可靠性測試
用于評估封裝結構完整性。
典型項目包括：
- 焊線拉力測試
- 焊線剪切測試
- 芯片剪切測試
- 端子強度測試
- 可焊性測試
- 耐焊接熱測試
4. 芯片制造可靠性測試
用于評估晶圓制造工藝可靠性。
典型測試包括：
- 介電完整性測試
5. 電氣性能驗證測試
主要用于確認器件功能與電氣參數。
典型項目包括：
- 電氣參數測試
- 外觀檢查
- ESD HBM
- ESD CDM
- UIS無鉗位感應開關測試
- 短路可靠性測試
AEC-Q101測試通常按照以下流程進行：
1. 檢測需求確認
確定器件類型、封裝結構、應用環境溫度等級。
2. 制定測試方案
根據AEC-Q101要求選擇適用測試項目。
3. 樣品準備
提供符合要求的測試樣品及技術資料。
4. 實施可靠性測試
按照標準要求進行應力測試和電氣測試。
5. 數據分析與評估
對測試結果進行統計分析，評估器件可靠性。
6. 出具檢測報告
測試完成后出具AEC-Q101可靠性測試報告。

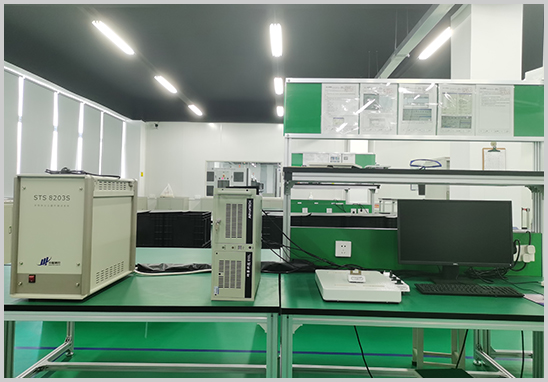

廣東優科檢測認證有限公司是一家專業的車規級電子元器件檢測機構。
實驗室具備：
AEC-Q101標準CNAS認可檢測能力
可提供以下服務：
AEC-Q101可靠性測試
適用于：
- IGBT
- MOSFET
- 二極管
- TVS
- 三極管等分立器件
分立半導體可靠性測試
包括：
- 高溫反偏測試
- 溫度循環測試
- 功率循環測試
- 高溫柵極偏壓測試
- 封裝可靠性測試
失效分析服務
包括：
- 破壞性物理分析（DPA）
- 失效機理分析
- 芯片結構分析
技術咨詢與預測試
協助企業優化產品設計，提高AEC-Q101測試通過率。
Q1：IGBT芯片必須做AEC-Q101測試嗎？
如果產品用于汽車電子系統，通常需要進行AEC-Q101可靠性驗證，以證明器件符合車規級可靠性要求。
Q2：AEC-Q101測試需要多久？
完整測試周期通常為：
8–12周
具體周期取決于測試項目組合。
Q3：測試需要多少樣品？
不同項目對樣品數量要求不同，一般需要：
幾十到數百顆器件
Q4：IGBT模塊是否適用AEC-Q101？
AEC-Q101主要適用于分立IGBT器件。
如果是IGBT功率模塊，需要依據模塊級可靠性測試要求進行評估。
Q5：如何選擇專業車規級IGBT檢測機構？
建議重點關注：
- 是否具備CNAS認可資質
- 是否具備AEC-Q101檢測能力
- 是否具備車規器件測試經驗
- 是否能夠提供失效分析與技術支持
