廣東優科檢測是UL授權的第三方檢測機構，自有獨立檢測實驗室，實驗室具備UL1434免目擊測試資質，可提供NTC壓敏電阻、NTC浪涌限流器、NTC溫度傳感器UL認證、檢測及技術咨詢服務。接下來為大家介紹NTC溫度傳感器UL認證測試方法及要求。
NTC檢測方法及要求
一、驗證測試
a)樣品接收狀態進行以下相關測試；b)在做完標準條款23（老化），24（熱、冷、濕度循環），26（耐久性），27（冷工作條件下的循環），28（冷熱循環）重新進行以下相關測試。
1、R/T曲線繪制，將NTC放進空氣對流的老化箱或硅油等加熱器中，溫度誤差必須在±1℃內，溫度從室溫或客戶指定溫度開始升溫到不超過NTC的Ts(表面溫度）。 NTC的電阻值通過歐姆表(小電阻建議用橋式電阻表測量）測量。將測得的不同溫度點的電阻值繪制成NTC的電阻/溫度特性曲線。
2、表面溫度測試（Ts)：NTC負載同額定的電容負載并聯，NTC工作在Vmax,Imax電流，直到NTC溫度穩定后，由溫度表測得的NTC表面的溫度，必須在工廠提供的溫度范圍內。
3、R25溫度25度時的電阻測量；B值測量和計算。（必須在工廠提供的規格內）

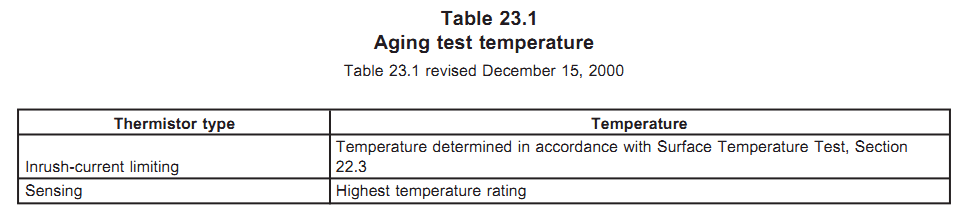

二、老化測試（Aging test)
將3個NTC樣品放進空氣對流的老化箱1000小時，老化箱設定的溫度為Ts+30度，但不低于70度，箱體溫度誤差需控制在±5℃內。
三、熱-冷-濕度循環測試
3個NTC樣品，做以下環境測試循環3次，共600小時。
1、老化測試：24小時老化測試，老化箱設定的溫度為Ts，但不低于70度，箱體溫度誤差需控制在±5℃內。
2、恒溫恒濕測試：168小時恒溫恒濕測試，要求溫度為40度，濕度為90-95%。
3、低溫測試：8小時低溫測試，要求設置溫度為0度，或客戶規定的更低溫度。
四、過載測試（Overload test)
1、浪涌限流器（Inrush-current limiting)：3個NTC樣品，通Vmax電壓，1.2倍Imax電流，每個循環從25℃開始，共50個循環。
2、傳感器類NTC：3個NTC傳感器樣品，每個循環低溫狀態（開始點需包含溫度25±5 ℃）到120%傳感器最大工作設定溫度，共50個循環。
五、耐受性測試（Endurance Test)
1、浪涌限流器（Inrush-current limiting)：3個NTC限流器，樣品并聯額定電容負載，通Vmax電壓，Imax電流，每個循環從R/T的高阻到低阻穩定狀態，共6000或100000個循環。
2、傳感器類NTC：3個NTC傳感器樣品，每個循環從溫度25±5℃到傳感器最大工作溫度，共6000或100000個循環。
六、冷條件下工作循環測試
3個NTC樣品，在規定的低溫環境下測試。
1、傳感器類NTC不執行此測試，而是執行測試七。
2、除傳感器類的其它NTC執行此測試，而不需執行測試七。
在0 ℃（工廠規定的更低溫度）的環境下，測試1000此循環，循環的方法：通Vmax電壓，Imax電流，每個循環從0(或客戶指定的低溫）±2℃開始。
七、冷熱循環測試
3個傳感器類NTC樣品，執行1000次冷熱循環，每個循環從0℃（或客戶規定的更低溫度）±2℃開始到傳感器最大額定工作溫度。
以上就是關于NTC溫度傳感器UL認證測試方法及要求的介紹，如果您有NTC壓敏電阻、NTC浪涌限流器、NTC溫度傳感器等NTC產品需要做UL認證、測試，歡迎聯系廣東優科檢測工程師！
