隨著數字化的信息技術快速發展，使得許多車載設備傾向于多功能化，同時汽車功能安全性卻尤為重要。為了適應汽車工作環境的特殊要求，需要石英晶振滿足被動元器件應力測試認證規范的相關要求，即AEC-Q200標準。

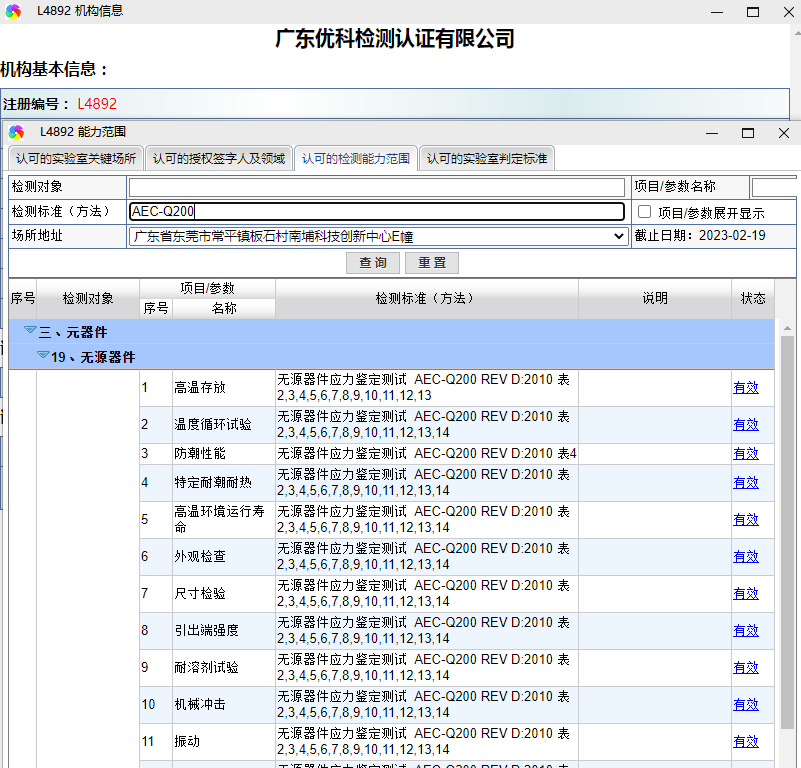

廣東優科檢測是具備AEC-Q200標準CNAS全項檢測資質和檢測能力的第三方檢測機構，可提供AEC-Q200石英晶振測試服務，接下來為大家介紹AEC-Q200石英晶振測試項目。

AEC-Q200石英晶振測試項目

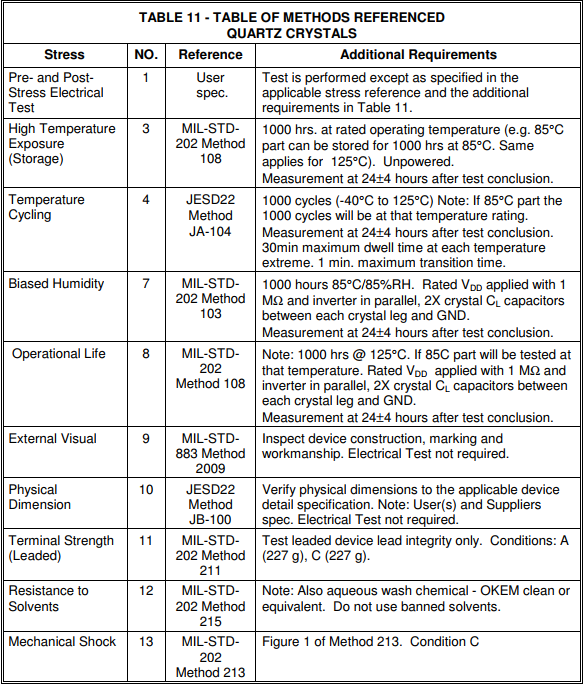

AEC-Q200石英晶振測試依據AEC-Q200 REV D標準Table 11表，需通過表內所有測試項目且零失敗，才能宣稱符合AEC-Q200的要求。

1. Pre- and PostStress Electrical Test 預應力和后應力電氣測試

測試方法：用戶規格書

附加要求：除非適用的應力參考和表 11 中的附加要求中規定，否則都需要做這個測試。

2. High Temperature Exposure (Storage) 高溫存儲測試

測試方法：MIL-STD-202 Method 108

附加要求：1000 小時。 在額定工作溫度下（例如 85°C 的零件可以在 85°C 下儲存 1000 小時。125°C 也是如此）。 不需要通電。

在測試結束后 24±4 小時進行測量。

3. Temperature Cycling 溫度循環測試

測試方法：JESD22 Method JA-104

附加要求：1000 次循環（-40°C 至 125°C）

注意：如果 85°C 部分，則 1000 次循環將處于該溫度額定值。

在測試結束后 24±4 小時進行測量。

每個極端溫度下的最長停留時間為 30 分鐘。 1分鐘最大過渡時間。

4. Biased Humidity 濕度偏置測試

測試方法：MIL-STD-202 Method 103

附加要求：1000 小時 85°C/85%RH。 額定 VDD 施加 1 MΩ 和逆變器并聯，每個晶體支腿和 GND 之間的 2X 晶體 CL 電容器。

在測試結束后 24±4 小時進行測量。

5. Operational Life 工作壽命

測試方法：MIL-STD-202 Method 108

附加要求：1000 小時 @ 125°C。 如果 85C 部分將在該溫度下進行測試。 額定 VDD 施加 1 MΩ 和逆變器并聯，每個晶體支腿和 GND 之間的 2X 晶體 CL 電容器。

在測試結束后 24±4 小時進行測量。

6. External Visual 外觀檢查

測試方法：MIL-STD-883 Method 2009

附加要求：檢查設備結構、標記和工藝。 不需要電氣測試。

7. Physical Dimension 物理尺寸

測試方法：JESD22 Method JB-100

附加要求：根據適用的設備詳細規范驗證物理尺寸。

注意：用戶和供應商規范。 不需要電氣測試。

8. Terminal Strength (Leaded) 引出端強度（引腳）

測試方法：MIL-STD-202 Method 211

附加要求：僅測試引線設備引線完整性。 條件：A（227g），C（227g）。

9. Resistance to Solvents 耐溶劑性試驗

測試方法：MIL-STD-202 Method 215

附加要求：添加水性洗滌化學品 - OKEM clean 或等效物。 不要使用禁用的溶劑。

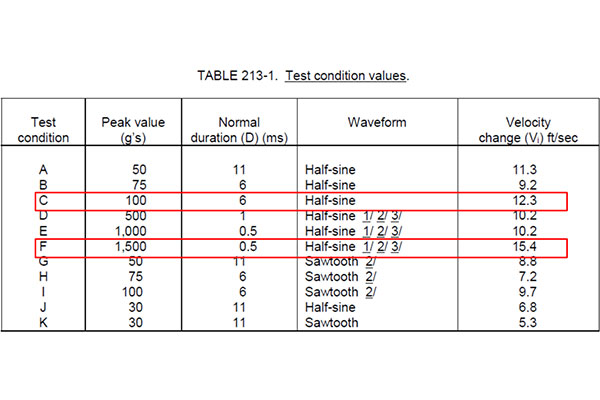

10. Mechanical Shock 機械沖擊

測試方法：MIL-STD-202 Method 213

附加要求：Method 213 的圖 1。條件 C

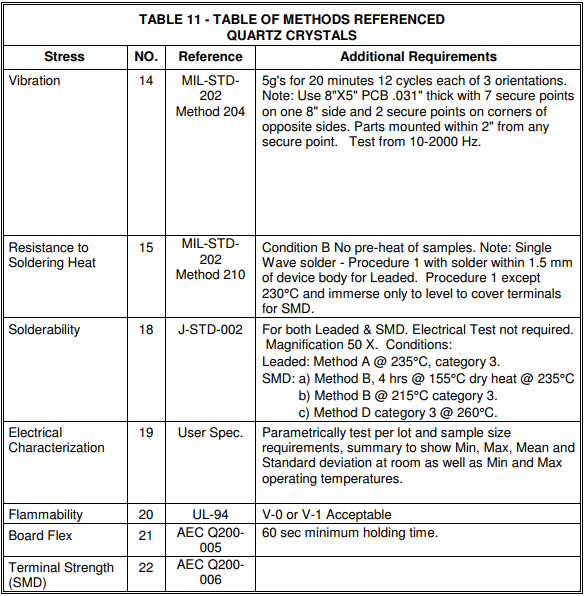

11. Vibration 振動

測試方法：MIL-STD-202 Method 204

附加要求：5g持續20分鐘，3個方向各12個周期。

注：使用8"X5" PCB，.031”厚，在一個長邊上有7個固定點，在相對側的拐角處有2個固定點。從任何固定點安裝在2”以內的零件。從10-2000赫茲進行測試。

12. Resistance to Soldering Heat 耐焊接熱

測試方法：MIL-STD-202 Method 210

附加要求：條件 B 樣品沒有預熱。

注意：單波峰焊 - 步驟 1 中的焊錫距離器件主體 1.5 毫米以內，用于帶引線。 除 230°C 外，程序 1 僅浸入水平以覆蓋 SMD 的端子。

13. Solderability 可焊性

測試方法：J-STD-002

附加要求：適用于引線式和 SMD。 不需要電氣測試。

放大倍數 50 X。

條件：

插件：方法 A @ 235°C，類別 3。

貼片：

a) 方法 B，4 小時 @ 155°C 干熱 @ 235°C

b) 方法 B @ 215°C 類別 3。

c) 方法 D 類別 3 @ 260°C。

14. Electrical Characterization 電氣特性

測試方法：用戶規格書

附加要求：對每批和樣本大小要求進行參數測試，匯總顯示室溫下的最小、最大、平均和標準偏差以及最小和最大工作溫度。

15. Flammability 易燃性

測試方法：UL-94

附加要求：V-0或V-1可接受。

16. Board Flex 板彎曲

測試方法：AEC-Q200-005

附加要求：支撐時間至少為60秒。

17. Terminal Strength (SMD) 端子強度（表面貼裝元件）

測試方法：AEC-Q200-006

注意：預應力電氣測試也可作為電氣特性。需要在 250 和 500 小時進行 1000 小時測試的間隔測量。

AEC-Q200石英晶振測試樣品要求

AEC-Q200石英晶振測試總計需求樣品量至少586PCS。如是SMD組件減少引腳拉力測試30PCS，則需提供556PCS；部分測試還需模擬產品焊接在PCB上的狀態。考慮到多種焊接方式，每種條件最好多加15PCS樣品進行測試。

以上就是關于AEC-Q200石英晶振測試項目的介紹，想了解更多石英晶振AEC-Q200認證測試方面的信息，請聯系廣東優科檢測工程師！
