EMC浪涌（沖擊）抗擾度是由電力系統的開關瞬態和雷電瞬態引起的，通常針對于防浪涌電氣設備開關、保護類開關等的試驗。那么EMC浪涌（沖擊）抗擾度測試的目的和方法是什么呢？小編今天為大家一一講解。
電力系統開關瞬態和雷擊瞬態的定義
電力系統開關瞬態：
1、主電源系統切換騷擾，例如電容器組的切換；
2、配電系統內在儀器附近的輕微開關動作或者負荷變化；
3、與開關裝置有關的諧振電路，如晶閘管；
4、各種系統故障，例如對設備組接地系統的短路和電弧故障。
雷電瞬態：
1、直接雷擊于外部電路（戶外），注入的大電流流過接地電阻或外部電路阻抗而產生電壓；
2、在建筑物內、外導體上產生感應電壓和電流的間接雷擊（即云層之間或云層中的雷擊或擊于附近物體的雷擊，這種雷擊產生的磁場）；
3、附近直接對地放電的雷電電流，通過入地耦合到設備組接地系統的公共接地路徑。
EMC浪涌（沖擊）抗擾度測試目的
建立一個共同的基準，通過模擬雷擊和切換瞬變以評價電氣和電子設備在遭受浪涌（沖擊）時的性能。
浪涌（沖擊）抗擾度測試
測試標準
GB/T17626.5《電磁兼容 試驗和測量技術 浪涌》
IEC 61000-4-5《EMC雷擊浪涌規范》
GB/T 3482《電子設備雷擊試驗方法》
GB/T 16927.1《高電壓試驗技術 第1部分：一般定義及試驗要求》

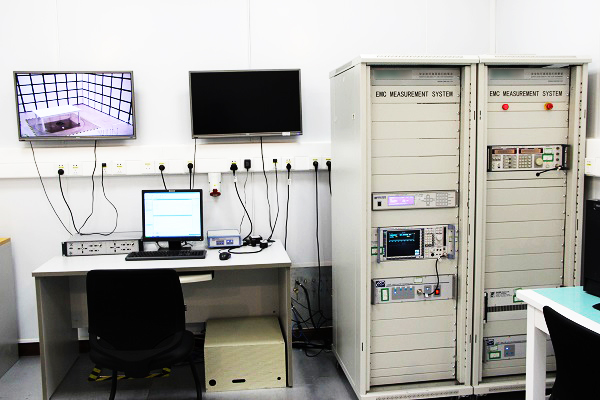

測試設備
雷擊浪涌耦合/去耦網絡、試驗臺
測試方法

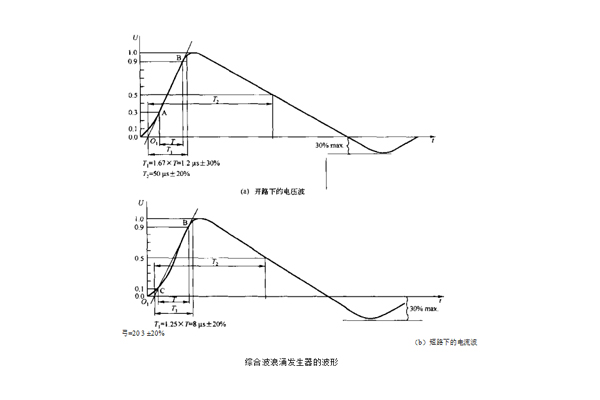

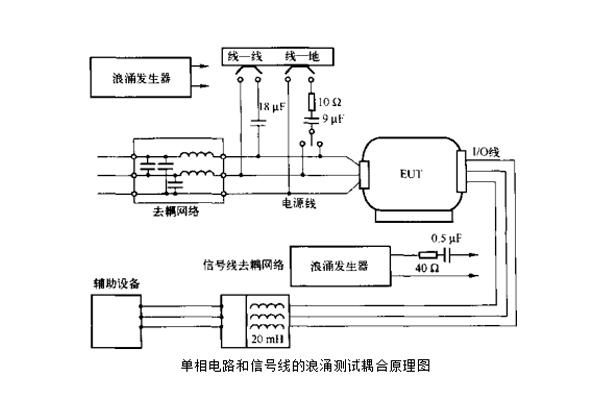

由于浪涌測試的電壓和電流波形相對較緩，從頻域上看，浪涌信號頻率較低，這樣分布參數對測得的結果影響也較小。因此測試室的配置比較簡單。電源線上的測試，都是通過耦合/去耦網絡來完成的。
測試要點
1、測試前務必按照制造商的要求加接保護措施。
2、測試速率每分鐘1次，不宜太快，以便給保護器件有一個性能恢復的過程。事實上，自然界的雷擊現象和開關站大型開關的切換也不可能有非常高的重復率現象存在。
3、測試次數，一般正/負極性各做5次。
4、測試電壓要由低到高逐漸升高，避免被測設備因受伏安非線性特性影響而出現的假象。另外，要注意測試電壓不要超出產品標準的要求，以免帶來不必要的損壞。
測試等級
根據電壓嚴酷程度分為1，2，3，4和X級，其中X及為開放級。嚴酷等級應用范圍則取決于環境(遭受浪涌可能性的環境)及安裝條件，等級開路試驗電壓（±10%）KV，大體按照以下條件分類：
1級：0.5KV；較好保護的環境，如工廠或電站的控制室。
2級：1.0KV；有一定保護的環境，如無強干擾的工廠。
3級：2.0KV；普通的電磁騷擾環境，對設備未規定特殊安裝要求，如普通安裝的電纜網絡，工業性的工作場所和變電所。
4級：4.0KV；受嚴重騷擾的環境，如民用架空線，未加保護的高壓變電所。
X級：特殊級，由用戶和制造商協商后確定。具體產品選用哪一級，一般由產品標準定。
EMC浪涌（沖擊）抗擾度測試檢測報告辦理流程
1. 業務咨詢：申請人提供產品資料、圖片及測試要求給我司；
2. 工程報價：根據申請人提供的資料，工程師作出評估，確定測試項目，并向申請方口頭報價；
3. 提供資料：申請方接受口頭報價后，測試樣品提交到我司；
4. 支付款項：收到樣品后向申請方發出書面報價，申請方根據書面報價安排付款；
5. 樣品測試：依照所適用的標準或客戶要求進行產品測試；
6. 出具報告：測試完成實驗室出具測試報告，結案。
以上就是關于EMC浪涌（沖擊）抗擾度測試的相關知識，希望對您有所幫助，廣東優科檢測是獲得CNAS資質認可的EMC電磁兼容第三方檢測機構，可提供EMC浪涌（沖擊）抗擾度測試、EMC輻射發射測試、EMC抗擾度測試、空調EMC測試、EMC摸底測試、EMC傳導測試、汽車電子EMC測試、EMC諧波電流測試、EMC靜電測試、燈具EMC測試等檢測認證服務，并可出具第三方檢測報告，我們期待與您合作!
