有很多客戶來優科檢測的時候，都發現產品檢測老是不通過，電子元器件的失效是導致產品檢測通不過的主要原因，大部分電子元器件廠家都是通過檢測對電子元器件進行二次篩選。小編今天就為大家講解幾種常見電子元器件的失效模式。

什么是失效模式

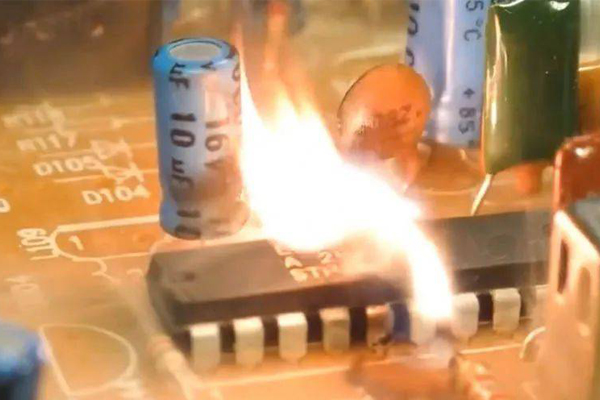

失效模式是各種失效的現象及其表現形式，電子元器件的主要失效模式一般為開路、短路、燒毀、爆炸、漏電、功能失效、電參數漂移、非穩定失效等表現形式，會導致產品不工作或產生安全隱患。

什么是失效機理

失效機理是指產品在工作中導致失效的物流、化學、熱力學或其它過程。

幾種常見電子元器件的失效模式

電阻器的失效模式與機理

1、開路：電阻膜燒毀或大面積脫落，基體斷裂，引線帽與電阻體脫落。

2、阻值漂移超規定：電阻膜有缺陷或退化，基體有可動離子，保護涂層不良。

3、引線斷裂：電阻體焊接工藝缺陷，焊點污染，引線機械應力損傷。

4、短路：銀的遷移，電暈放電。

鋁電解電容的失效模式

1、耗盡失效：因高溫環境或發熱，導致鋁電解電容量下降到額定（初始值）的80%以下；因應力條件電容器在整流濾波或脈沖電流流過，使鋁電解電容器的ESR產生損耗導致發熱或持續發熱；因電壓過高和溫度過高導致鋁電解電容的漏電流增加。

2、壓力釋放裝置動作：因鋁電解電容的漏電流增加通過電化學過程產生氣體，導致內部氣壓上升發生爆炸。

3、瞬時超溫：因瞬間超溫或過電流ESR永久性增大導致電容器失效。

4、瞬時過電壓：上電沖擊時，因濾波電感釋放儲能到濾波電容中，導致濾波電容器瞬時過電壓發生擊穿。

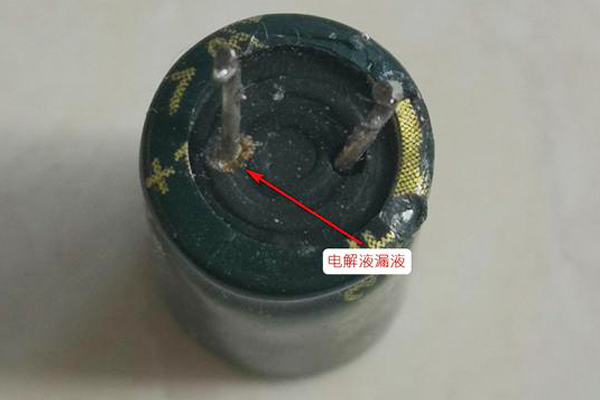

5、電解液干涸：電容器的密封性不良；漏電流增加導致電容器壽命縮短；長期高溫環境下導致電解液干涸。

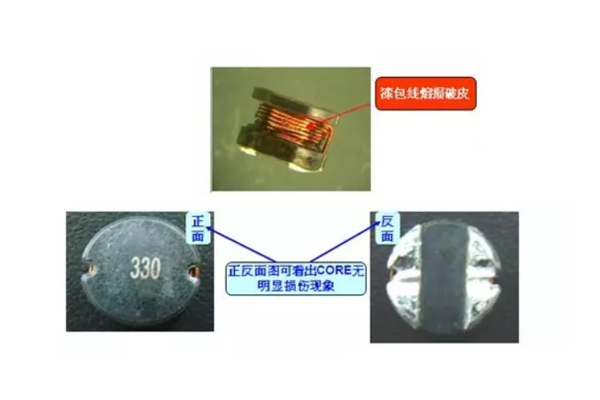

電感的失效模式

1、機械損傷：磁芯在加工過程中產生的機械應力較大，未得到釋放導致電感失效。

2、材料不良：磁芯內有雜質或空洞磁芯材料本身不均勻，影響磁芯的磁場發生變化，磁導率偏差較大導致失效。

3、燒結裂紋：由于燒結后產生的燒結裂紋導致失效。

4、焊接不良：銅線焊接不良是絕緣體破裂造成短路導致失效；銅線焊接不良造成假焊造成開路失效。

5、電流燒穿：電路中沖擊電流過大造成電流燒穿導致失效。

6、磁體破損：磁體因受到外力沖擊造成破損導致失效。

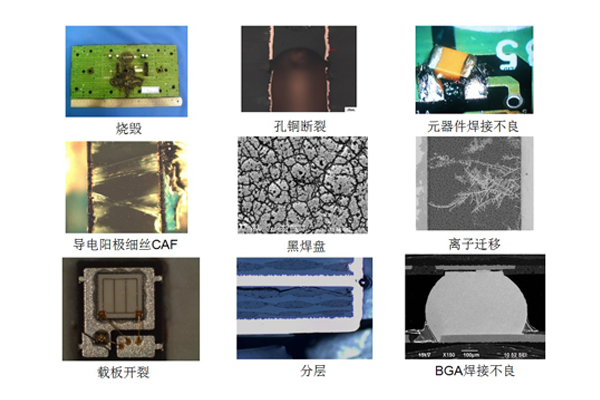

半導體器件的失效模式

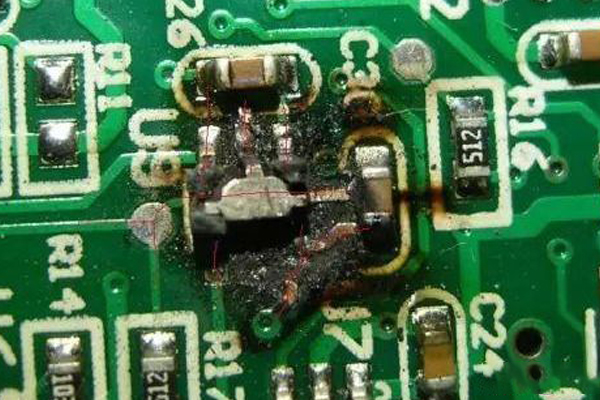

1、過電應力損傷：因漏電、瞬間大電流、橋接短路持續大電流、外來過電應力損傷觸發CMOS電路閂鎖引起電源電流過大導致失效。

2、靜電損傷：因運輸、傳送、安裝等導致PN結劣化擊穿、表面擊穿等高壓小電流的失效。

3、器件選型不當：器件參數、性能不能滿足設計電路要求導致的失效。

4、表面不良：因二氧化硅層氧化層被破壞引起短路導致的失效。

5、金屬化：因臺階斷鋁、鋁腐蝕、金屬膜劃傷等引起開路失效。

6、壓焊絲鍵合：壓焊絲端頭或壓焊點沾污腐蝕造成壓焊點脫落或腐蝕開路;外壓焊點下的金層附著不牢或發生金鋁合金，造成壓焊點脫落;壓焊點過壓焊，使壓焊絲頸部斷開造成開路失效;壓焊絲弧度不夠，與芯片表面夾角太小，容易與硅片棱或與鍵合絲下的金屬化鋁線相碰，造成器件失效。

7、芯片鍵合：因芯片粘結的焊料太少、焊料氧化、燒結溫度過低等引起開路導致芯片在"磁成形"時受到機械應力作用后從底座抬起分離，造成開路失效。

8、封裝不良：封裝不好，管殼漏氣，使水汽或腐蝕性物質進入管殼內部，引起壓焊絲和金屬化腐蝕；管殼存在缺陷，使管腿開路、短路失效；內涂料龜裂、折斷鍵合鋁絲，造成器件開路或瞬時開路失效。

9、半導體體內缺陷：半導體器件體內存在缺陷也可引起器件的結特性變差而失效。

以上就是關于幾種常見電子元器件的失效模式的全部內容，希望對您有所幫助，廣東優科檢測是獲得CNAS資質認可的第三方檢測機構，可提供電子元器件二次篩選服務，幫助客戶剔除不合格元器件，提高電子元器件的使用可靠性，從而提升電子設備的質量和可靠性。二次篩選服務覆蓋電性能測試、壽命/老化/老煉試驗、環境/機械應力試驗及其它檢測項目，期待與您合作！
