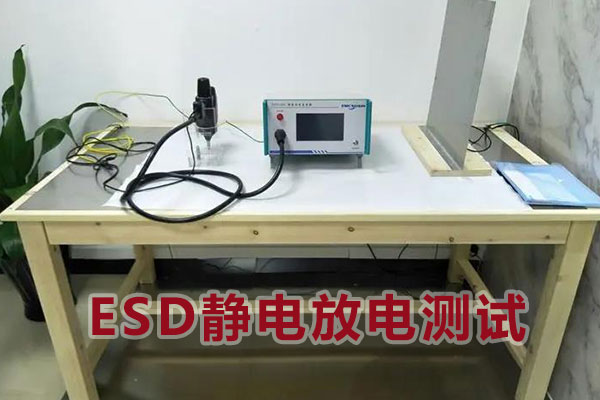

電磁兼容ESD靜電放電測試是所有電子設備必須要通過的測試，其目的是仿真操作人員或物體在接觸設備時產生的放電以及人或物體對鄰近物體之放電，以檢測被測設備抵抗靜電放電之干擾能力。
靜電放電試驗主要檢查人或物體在接觸設備時所引起的放電（直接放電），以及人或物體對設備鄰近物體的放電（間接放電）時對設備工作造成的影響。
依據標準IEC 61000-4-2/GBT17626.2的定義，靜電放電就是具有不同靜電電位的物體相互靠近或直接接觸引起的電荷轉移。靜電放電時可以在0.5～20ns的時間內產生1～50A的放電電流。雖然電流很大但因持續時間很短，故能量很小。所以一般靜電放電不會對人產生傷害，但對集成電路芯片等電子產品可能產生破壞性的危害。
氣候環境：環境溫度15°C ~30 °C；
相對濕度：30%~60%；
大氣壓力：86kPa ~ 106kPa；
電磁環境：不影響試驗結果的環境。
雖然靜電放電試驗非常容易，但它是所有EMC測試項目中重復性最低的測試項目之一。
在做靜電放電測試時，經常會碰到這種情況：同一個被測品在A實驗室通過了，但是在B實驗室卻通不過，導致此種情況的原因，可以總結分析出以下幾種可能：
1. 由于測試設備的不同，導致測試結果的不同；
2. 由于測試環境的不同，導致測試結果的不同；
3. 由于測試人員的不同，導致測試結果的不同；
靜電放電電流波形的規定，主要的四個關鍵指標為：首次峰值電流Ip；上升時間Tr；30ns時的電流值I30；60ns時的電流值I60。從上表中可以看出這四個指標的容許偏差都較大，首次峰值電流Ip為±15%，上升時間Tr為±25%，30ns時的電流值I30為±30%，60ns時的電流值I60為±30%。
接觸放電、空氣放電
規定接觸放電等級有：2kv、4kv、6kv、8kv、開放等級（用戶指定）
空氣放電等級：2kv、4kv、8kv、15kv、開放等級（用戶指定）
電磁兼容 試驗和測量技術 靜電放電抗擾度試驗 GB/T17626.2-2018，IEC 61000-4-2：2008
A級：功能和性能沒有任何影響；
B級：功能或性能有暫降，可以自動恢復；
C級：功能或性能有暫降，需要人為干預才能恢復；
D級：硬件損壞，不可恢復。
1、確認產品具備典型的工作狀態；
2、按臺式設備還是落地式設備進行試驗；
3、確定施加靜電放電的部位、施加接觸放電還是空氣放電、施加放電的次數是多少；
4、依據的檢測標準、確定測試的等級、采用的試驗判據。
