PCB線路板針焰是燒30s還是15s？PCB線路板針焰試驗應該是燒30s，而不是15s，而且允許的后燃時間不應超過15s，而不是30s。接下來第三方針焰試驗檢測機構-優科檢測認證為大家詳細介紹下。
PCB線路板針焰是燒30?s還是15?s？

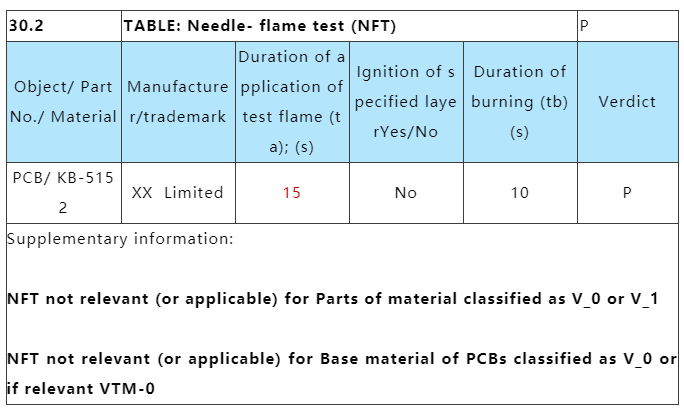

譬如筆者收到一份外來的CB報告要轉國內的CCC認證，在PCB針焰試驗項目如下表所示。
表格中施加針焰的時間（Duration of application of test flame ）為15?s，是否正確？
PCB線路板針焰試驗應該是燒30 s，而不是15?s，而且允許的后燃時間不應超過15?s，而不是30 s。
案例問題中寫報告的人誤解了IEC 60335-1/GB 4706.1標準附錄E中“燃燒持續時間（tb）不應超過 30 s。但對印刷電路板，不應超過 15 s”的規定，誤以為施加針焰的時間就是15?s。
錯誤的：PCB線路板施加針焰15?s，燃燒持續時間不應超過15 s。
正確的：包括PCB線路板的所有材料都施加針焰30 s，對PCB線路板材料燃燒持續時間不應超過15 s，對其他材料燃燒持續時間不應超過30 s。
綜上所述，對于PCB線路板材料來說，針焰試驗過程中“用火焰去燒的時間”（ 施加試驗火焰的持續時間ta）是30 s，撤掉火焰后觀察“火焰繼續燃燒時間/什么時間熄滅” （燃燒持續時間tb），不應超過15?s。
GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》（IEC?60335-1:2004，IDT）標準
30.2.4 對于印刷電路板的基材，進行附錄 E的針焰試驗。將印刷電路板按照正常使用時的方位進行放置，火焰施加于板上正常使用定位時散熱效果最差的邊緣。
注：試驗可在安裝了元件的電路板上進行。但不考慮元件的著火。
試驗不進行于：
--- 19.11.1所述低功率電路的印刷電路板；
--- 下列情況內的印刷電路板：
- 防火或防火星的金屬外殼；
- 手持式器具；
- 必須用手或腳保持通電的器具；
- 連續用手加載的器具；
- 在試樣不厚于印刷電路板的情況下，按GB/T 5169. 16 (idt IEC 60695-11-10)類別為V-0或V-1的材料。
進行下述修改后，針焰試驗按GB/T 5169. 5（idt IEC 60695-2-2）進行試驗。
5 嚴酷等級
代替：
施加試驗火焰的持續時間為30 s士1 s。
8 試驗程序
8.2 修改：
試樣的排列使得火焰能施加在如圖 1例子所示的水平或垂直邊緣。
8.4修改：
第一段不適用。
增加：
如果可能，則施加火焰離（試樣的）邊角至少 10 mm。
8.5 代替：
試驗在一個試樣上進行。
如果試樣經受不住該試驗，則在另外兩個試樣上重復該試驗，這兩個試樣都應經受住該試驗。
10 試驗結果的評定
燃燒持續時間（tb）不應超過 30 s。但對印刷電路板，不應超過 15 s。
優科檢測認證是獲得CNAS和CMA資質認可的專業第三方家用電器檢測機構，實驗室具備GB/T 5169.5-2008、IEC 60695-11-5:2016、GB 4706.1-2005等標準檢測資質和檢測能力，可提供電工電子產品針焰試驗測試服務，并可出具國家認可的第三方檢測報告。
