本文主要目的是為制造商在申請電容器產品符合 UL810標準的認證時，率先建立某些必備的結構審查要求概念及作法，以利其能于正式提交產品給UL前先進行自我檢測，加快取得正式電容器UL認證。
UL810標準所規范的為一般用途電容器，主要是用于各類美規交流馬達啟動或運轉設備的輔助，如家用或電器馬達設備，最常見的應用為空調/冰箱/風扇馬達啟動或運轉；部分則會應用于螢光或鹵素燈具及電力設備功因校正負載用。
根據該標準，可將電容器依性能及結構作為區分，主要為三大類：
1、結構審核型 (UL 產品類別代碼 CZDS2) ── 不測試內部異常短路時的保護能力，不得宣告最大有效故障電流保護能力，但最大可宣告工作電壓為 7.2KV。
2、內部保護型 (UL 產品類別代碼CYWT2) ── 需宣告 AFC 最大有效故障電流 (短路) 保護能力，最大 AFC 標示為 10000A。
3、電解電容 (UL 產品類別代碼 CZEH2) ── 最大 600V，須執行過電壓及壓力釋放測試。
在建立上述的規范脈絡后，相關制造商接著即可進入我們特別摘錄標準的幾項重點要求，以便產品在正式進入認證階段前，可在公司內部先進行自我檢測，提高產品的送測成功及取證機率。
外殼 (Enclosure) 要求 ── 對金屬與非金屬有所不同
? 金屬外殼：鋼制至少 0.25 mm 厚；鋁制或銅制至少 0.41 mm 厚。全金屬密封型外殼僅能申請UL產品類別代碼為 CYWT2 產品系列。
? 非金屬外殼：電容的外殼所用塑膠需要經過UL認證，并符合防火等級 (Flame Class) 大于 V-2，介電強度 (Dielectric Strength) 大于 5KV 的要求。
絕緣材料 (Insulating Material) 要求

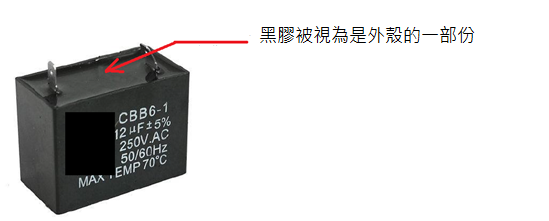

對于內部絕緣材料，UL810一般要求須符合防火等級大于 HB 即可，然而一旦絕緣材料有外露之虞，如下所示的結構，則必須依照UL針對塑料外殼的要求執行測試。

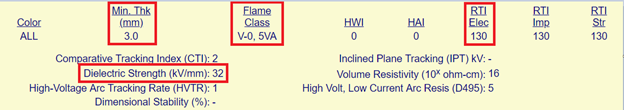

另根據 UL810 4.3.4 的要求，外殼和環氧樹脂 (Epoxy) 的耐溫皆需要高于 70℃ 或電容的宣告溫度之兩者較大值。這些具體數值皆能在UL針對符合認證塑料產品所發出的黃卡 (Yellow Card) 查詢，如下所示：
Dielectric Strength = 3mm X 32KV/mm = 96KV＞5KV
若防火等級和相對溫度等級 (RTI) 皆已符合要求，但沒有 Dielectric Strength (5KV)，則可在案件中進行評估。
端子 (Terminals) 要求

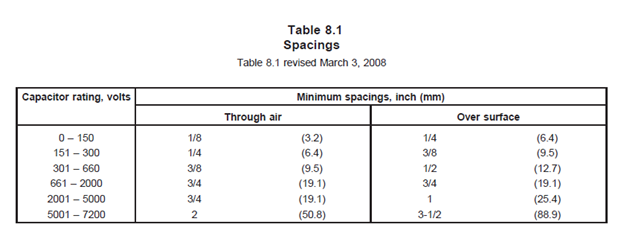

端子間距離需要符合 UL810 Table8.1 的間距規范，如下示意：

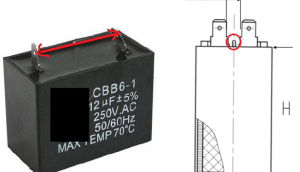

而如下圖所示，以一個額定電壓 250VAC 的電容為例，端子間空氣間隙需要大于 6.4mm，表面爬電距離需大于 9.5mm。假若有空氣間隙滿足，但爬電距離不足，業者則可設計擋板來增加爬電距離，如右下圖所示。

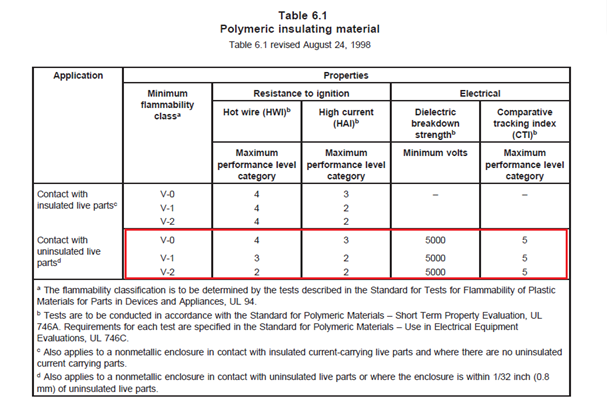

對于端子間表面爬電距離小于 12.7mm 的產品，端子臺材料需要滿足 UL810 Table 6.1 的要求：
所以當塑料外殼或者內部絕緣材料直接用來固定端子，且表面爬電距離小于 12.7mm 時，材料要求需要按照 Table 6.1來執行。
