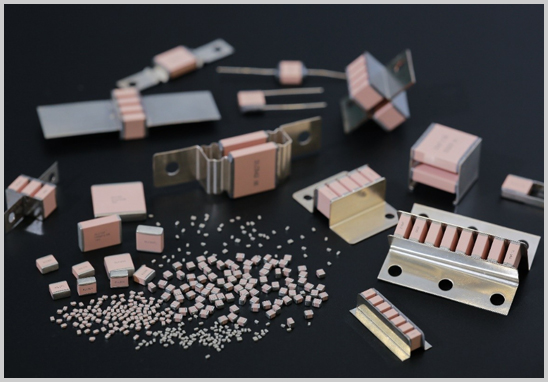

“陶瓷電容器二次篩選”是指在原廠出廠檢驗之外，對陶瓷電容器進行更加嚴格的外觀、性能、可靠性等復檢流程，確保產品批次的一致性和高可靠性。優科檢測認證作為專業第三方電子元器件篩選機構，具備CNAS認可資質和豐富的檢測經驗，可提供從樣品收發、篩選測試、數據分析到報告出具的一站式服務，滿足軍工、航天、軌道交通、電力等各行業對陶瓷電容器高可靠性的需求。
1. 目的
- 消除生產批次中因材料、工藝導致的隱蔽缺陷；
- 降低失效率，提升系統整體可靠性；
- 滿足高可靠應用對電參數及機械性能的嚴苛要求。
2. 原理
- 通過加速應力試驗（溫度沖擊、電壓老練等），加速潛在失效機理的發生；
- 對比試驗前后電參數變化，剔除壽命不達標或性能漂移超限的元件；
- 非破壞性檢測（X射線、聲學顯微）結合破壞性測試，全面評估內部結構及可靠性。
- GJB7243?2011《軍用電子元器件篩選技術要求》：規范了軍用級電子元件的二次篩選級別、試驗項目和判定準則；
- GJB4157A?2011《高可靠瓷介固定電容器通用規范》：詳細規定了高可靠性陶瓷固定電容器的材料、結構和性能測試要求；
- GJB360B?2009《電子及電氣元件試驗方法》：包含溫度沖擊（方法107）、高溫壽命（方法108）等典型加速應力試驗方法和條件。
1. 外觀檢查
- 篩選條件：使用10×放大鏡或顯微鏡，檢查標志、封裝裂紋、端子缺陷，必須符合產品規范和客戶技術協議。
2. 電參數初測
- 測量參數：電容量(C)、損耗角正切(tanδ)、介質耐電壓(VR)、絕緣電阻(IR)
- 條件：室溫(23?±?5)℃、相對濕度(45?±?15)%RH 下測量
3. 溫度沖擊
- 方法：GJB360B?2009 方法107
- 條件：–55℃ ? 125℃ 循環，Ⅰ級25次、Ⅱ級10次，速率10℃/min；級別根據客戶要求和標準選擇
4. 電壓老練（高溫壽命）
- 方法：GJB360B?2009 方法108
- 條件：
- Ⅰ級：125℃，2倍額定電壓，168?h
- Ⅱ級：125℃，2倍額定電壓，96?h
- Ⅲ級：125℃，2倍額定電壓，48?h
5. 電參數終測
- 測量參數：同初測項目
- 判定：與初測值對比，電容量變化率≤±5%，tanδ變化≤0.002，IR≥原值的10×或VR耐壓無擊穿
6. X射線檢查／聲學顯微
- 篩選條件：
- Ⅰ級：強制檢測內部裂紋、空洞；
- Ⅱ級：可選；
- Ⅲ級：無要求
- 判定：無貫穿性裂紋、空洞比例不超過標準閾值
7. 計算PD（功率衰減）
- 根據電壓老練數據，計算電容器在不同溫度、電壓下的損耗功率，評估老化趨勢
8. PDA（概率失效率分析）
- 篩選條件：
- Ⅰ級：≤5% 剔除率
- Ⅱ級：≤15%
- Ⅲ級：≤20%
- 說明：結合初／終測及加速試驗數據，統計失效率并對批次進行分級判斷
1. 樣品接收與確認：填寫樣品交付單，確認型號、數量、級別要求。
2. 項目確認與報價：根據測試項和批次規模出具報價單與技術協議。
3. 篩選執行：按確認的項目流程開展檢測，實時記錄測試數據。
4. 數據分析與評審：整理初測、老練、終測及檢測報告草稿，組織技術評審會。
5. 報告出具與交付：生成正式篩選報告，含試驗記錄、結論及建議；郵寄/快遞或PDF電子版交付。
6. 售后跟進：根據客戶需求提供數據解讀、后續篩選升級建議或失效分析支持。
