對于要進入汽車供應鏈的半導體廠商來說，TVS管是否通過AEC-Q101認證，是Tier1和主機廠審核供應商的關鍵門檻。車規級TVS管AEC-Q101認證檢測的核心訴求往往是：

- 找到具備AEC-Q101全項CNAS資質的實驗室

- 能提供TVS二極管專項測試能力（如鉗位波形、ISO脈沖、ESD）

- 能提供全流程技術指導

- 報告可用于OEM/Tier1供應鏈審核、PPAP資料

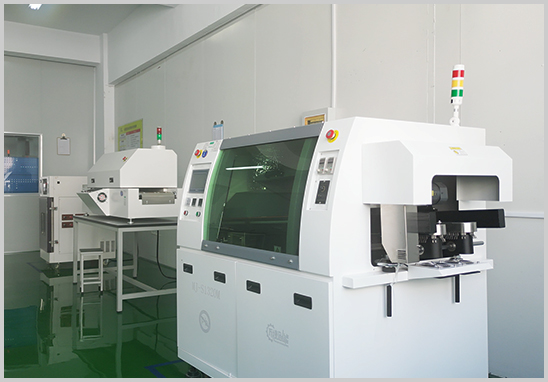

優科檢測認證是具備AEC-Q101全項檢測資質的第三方實驗室，可為二極管、TVS管、MOSFET、IGBT等提供全流程AEC-Q101可靠性驗證。

車規級TVS管為什么要做AEC-Q101認證？

TVS二極管廠商對AEC-Q101檢測的需求主要集中在以下幾類：

1. 進入車規供應鏈的強制要求

AEC-Q101是車規分立器件的統一可靠性要求。所有TVS管若用于汽車電子，OEM與Tier1幾乎都會要求提供AEC-Q101測試報告。

2. 新產品設計驗證（NPD/NPI）需要車規級可靠性

TVS管長期承受反壓、浪涌、電流沖擊，必須通過加速壽命與環境應力試驗才能確保穩定性。

3. 產線變更、封裝轉移、晶圓廠調整后的再驗證

任何工藝改變都可能重新觸發AEC-Q101部分項目測試。

4. 客戶審核、抽檢、質量事故驗證

用于評估TVS管在實際應用條件下是否存在隱患，如漏電升高、鉗位電壓漂移等。

5. 外采購TVS管質量驗證

大量企業希望通過第三方實驗室確認外購TVS是否真正達到“車規級”水平。

AEC-Q101檢測最容易被忽視的混淆點

1. AEC-Q101沒有“證書”，只有測試報告

AEC-Q101是可靠性試驗指南，不存在官方證書。所有產線評審均需第三方完整報告。

2. 并不是所有項目都必測

TVS管常規必測項包括：

- HTRB

- HTPB

- 溫度循環

- 機械沖擊 & 振動

- ESD（HBM/MM）

- Solderability

可選項如H3TRB、AC高壓并非所有TVS管都需要。

3. 需要前后電性對比（電氣漂移判定）

TVS的VBR、IR、Ct、鉗位電壓均需記錄應力前后變化。

TVS管在汽車電子系統中的核心作用

根據ISO7637-2、ISO16750-2等車載瞬態干擾標準，TVS管是整車抗干擾設計的核心器件，被用于：

- 車身域： BCM、門控模塊、電機控制

- 動力系統： ECU、點火、噴油

- 底盤系統： ABS、ESP

- 通信系統： CAN、LIN、FlexRay 總線保護

- 座艙與娛樂： USB、HDMI、車載充電

- 新能源領域： OBC、BMS、DC-DC、電驅系統

TVS管是防護電路的第一道防線，能吸收ISO浪涌、靜電ESD、電壓尖峰、負載突降（Load Dump）。

這也是為什么OEM和Tier1必然要求其通過AEC-Q101認證。

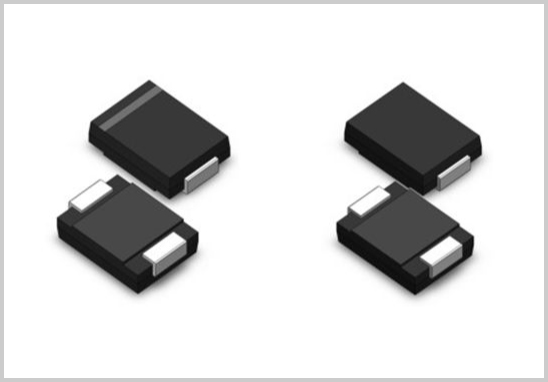

車規級TVS管AEC-Q101測試項目

AEC-Q101將測試分為五大組，共約37項（依據AEC-Q101 Rev.E: 2021），TVS常見項目如下：

Group A 加速環境應力測試

- 高加速應力：HAST/UHAST

- 高溫高濕反偏：H3TRB（TVS可選）

- 高溫反偏：HTRB

- 高溫正偏：HTPB

- 溫度循環：TC

- 低溫沖擊

- 振動（sine/random）

- 機械沖擊

- 預處理

- AC高壓（高電壓TVS可選）

Group B 加速壽命模擬

- 高溫工作壽命（HTOL）

- 溫度循環壽命

- 電流應力

- 功率溫度循環（PTC）

Group C 封裝與結構完整性

- 可焊性

- 氣密性（玻封/金屬封裝）

- 引線/焊片拉力

- 芯片剪切

- 模壓一致性

- 封裝尺寸、外觀

Group E 電氣驗證（TVS最關鍵）

- VBR/IR

- 鉗位電壓測試（動態 Ipp）

- ESD（HBM/MM）

- 高低溫電氣特性

- 功能參數在所有應力前后比對

車規級TVS管AEC-Q101認證測試流程

1. 技術評估與測試計劃制定

根據TVS管規格、封裝、工藝、Tjmax確定項目和樣品數量。

2. 執行環境應力、壽命、結構、電氣試驗

按五大組逐項開展。

3. 前后電氣參數比對與數據統計

判斷是否滿足AEC-Q101失效標準。

4. 失效分析（如客戶需要）

使用X-Ray、開蓋、SEM等尋找失效根因。

5. 出具AEC-Q101測試報告

可直接用于：

- 汽車OEM審核

- PPAP

- 供應商評審

AEC-Q101檢測報告內容

報告一般包括：

1. 項目背景與測試目的

2. 標準依據與適用條款

3. 試驗樣品與批次信息

4. 測試設備與校準信息

5. 各測試條件與執行記錄

6. 應力前后電參數對比

7. 失效判定與風險說明

8. 測試總結與建議

結構完整，滿足OEM/Tier1資料要求。

優科檢測能為TVS管廠家提供什么？

作為專業AEC-Q101車規分立器件檢測機構，我們具備：

1. AEC-Q101全項CNAS資質（國際互認）

報告可用于各大主機廠供應鏈審核。

2. TVS管專項測試能力

- 鉗位電壓動態波形測試

- ISO7637-2脈沖抗擾度驗證

- 大電流浪涌測試

- 高低溫電氣參數分析

3. 完整五大組試驗?zāi)芰Γˋ-E全項）

適用于所有TVS、二極管、MOSFET、IGBT。

4. NPI項目咨詢+方案制定+失效分析一站式服務

5. 項目周期可控，數據嚴謹，可溯源國際體系

TVS管要進入汽車電子，AEC-Q101是必經之路

車規級TVS管因工作環境嚴苛、失效風險高，AEC-Q101驗證既是行業標準，也是汽車供應鏈的必選項。

如果你的企業需要：

- TVS管AEC-Q101全項檢測

- 車規認證咨詢與項目規劃

- 封裝完整性、失效分析、可靠性驗證

優科檢測均可提供一站式解決方案。
