久操视频在线免费看I亚洲精品午夜aaa久久久I狠狠躁日日躁狂躁夜夜躁avI亚洲欧美视频在线观看I久久五月婷婷综合I日本中文字幕在线播放

哪里能做防靜電陶瓷磚的防靜電檢測？防靜電陶瓷磚做防靜電檢測依據的是GB 26539-2011《防靜電陶瓷磚》標準，廣東優科檢測實驗室具有防靜電陶瓷磚GB 26539檢測資質，能提供防靜電陶瓷磚的防靜電檢測服務，接下來為大家介紹下什么是防靜電陶瓷磚以及防靜電陶瓷磚的檢測方法。

什么是防靜電陶瓷磚？
防靜電陶瓷磚是在生產過程中加入特殊材料，使產品具有永久防靜電性能的一種具有特殊用途陶瓷磚。該產品克服了當前使用的如環氧和三聚氰胺、PVC防靜電涂料、地板、防靜電橡膠板等高分子材料易老化、不耐磨、易污染、耐久性和防火欠佳的問題。

產品兼容了陶瓷磚的優點，具有美觀耐用、防火、防滑、抗壓、耐磨、耐腐蝕、防污、防水、防滲透、環保衛生、易于施工等優點，是一種永久性防靜電產品、具有高檔藝術裝飾效果的新型功能性防靜電材料。其主要應用于醫院手術室、能源、國防、航天、航空、電子、石油化工信息及民用生活等領域，是目前最理想的防靜電與裝飾兼顧的材料。

防靜電陶瓷磚檢測方法
1、陶瓷磚通用要求
陶瓷磚通用要求按照GB/T 4100規定的方法進行。

2、防靜電性能
2.1 測試條件
2.1.1 絕緣測試臺面
表面電阻和體積電阻均大于1*10^13Ω且至少大于樣品尺寸10cm的平整臺面。
2.1.2 測試環境條件
溫度：20℃-25℃。相對濕度不大于40%RH。
2.1.3 測試儀器
量程滿足1*10^4Ω-1*10^10Ω，精度為±5%的絕緣電阻測試儀，或符合試驗要求的同類儀器。

2.2 點對點電阻測試方法
2.2.1 測試電極
電極材質為不銹鋼或銅；柱電極直徑63mm±3mm；電極接觸端材料為導電橡膠，其硬度為（60±10）（邵氏A級），厚度6mm±1mm，體積電阻小于500Ω；電極單重2.25kg-2.5kg。
2.2.2 試樣
使用5塊整磚作為測試用試樣。
注：不適用于對角線小于400mm的產品。
2.2.3 測試步驟
用pH值≈7的清水洗滌試樣，清除產品上的殘渣及污物，并將清洗后試樣在110℃±5℃烘箱中烘8h后取出，將試樣置于2.1.2的測試環境條件下保持至少48h后進行測試。

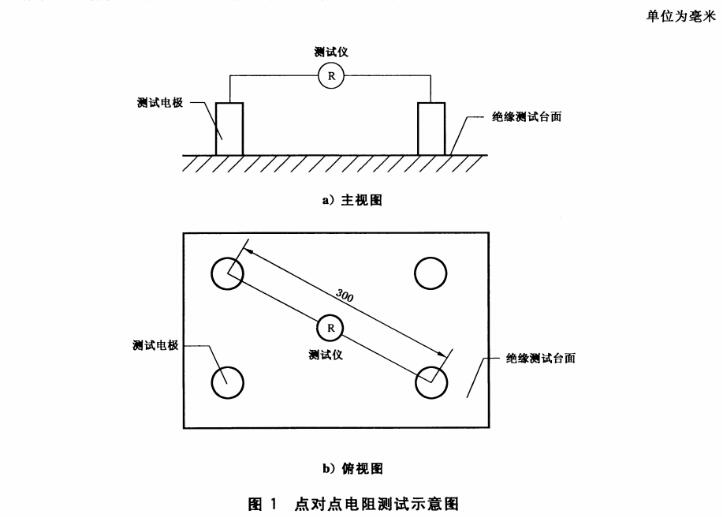

按圖1所示，將樣品正面朝上平置于絕緣測試臺面上，測試電極置于樣品對角線位置上，對于表面不平整的試樣，應在電極與試樣之間放置一層導電海綿。電極之間距離為300mm（電極在安放前，電極表面應該用干凈的含棉量較低的布蘸取至少70%濃度的乙丙醇溶劑擦拭清潔，并干燥）。開啟電阻測試儀，施加100V測試電壓，保持至少10min，待讀數穩定后記錄電阻值讀數。每塊試樣測試2條對角線的點對點電阻值。

報告所測各塊試樣2條對角線點對點電阻值的測試結果。

2.3 表面電阻和體積電阻測試方法
2.3.1 測試電極

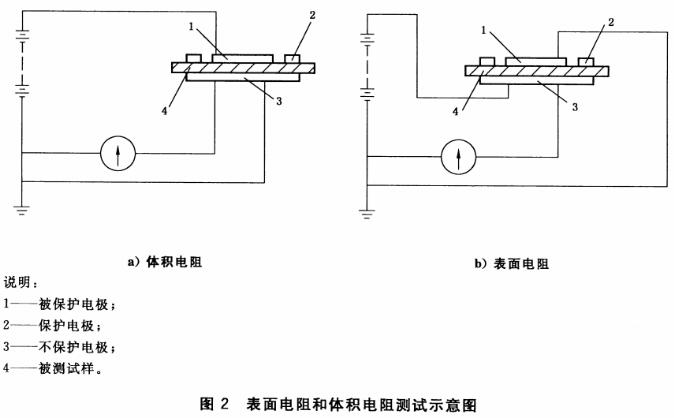

測試電極由兩個導電材料制成的同心環電極和一個直徑70mm 至85mm 厚4mm 的圓板狀反向電極組成（如見圖2 所示）。電極材料應在測量條件下抗腐蝕，并不與被測材料起反應。

2.3.2 試樣

至少取2塊整磚進行制樣，制取邊長不小于150mm * 150mm 的12塊試樣。

2.3.3試樣處理

2.3.3.1試樣前處理

用pH值≈7的清水清洗制取好的試樣，清除產品上的殘渣及污物，并將清洗后的試樣用鹿皮擦干。放入高溫爐內，由室溫開始升溫，升溫速率為5℃/min±1℃/min，升至550℃±10℃保持1h，隨爐自然冷卻后，待用。

2.3.3.2 試樣預處理

樣品預處理過程如下：

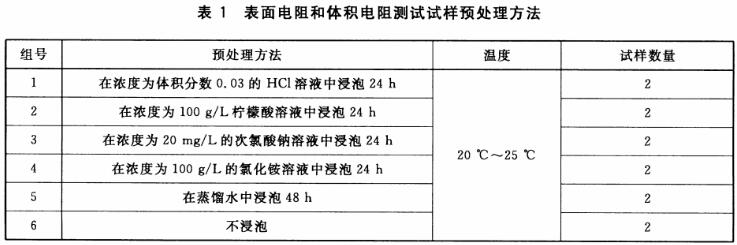

a）浸泡：將試樣按表1規定分別進行浸泡處理。

第1組-第4組試樣經上訴處理后將試樣用清水清洗幾次，再放入蒸餾水中浸泡24h。

b）煮沸：將浸泡處理后的第1組-第5組試樣和未浸泡的第6組試樣放入微沸蒸餾水中，保持2h后取出，擦干。
c）烘干：將處理完的試樣放入烘箱中，在110℃±5℃下至少烘8h后取出，將試樣置于2.1.2的測試環境條件下保持至少48h后，進行測試。

2.3.4 測試步驟
電極按圖2與儀器連接，將樣品正面朝上平置于絕緣測試臺面上；如試樣表面不平整，應在電極與試樣間加置一層導電海綿。將電極組件放在距樣品邊緣至少10cm處。
開啟電阻測試儀，施加100V測試電壓，保持至少10min，待讀數穩定后記錄電阻值讀數。

報告10塊試樣的表面電阻和體積電阻的測試結果。

以上就是防靜電陶瓷磚檢測方法的介紹，如果您有防靜電陶瓷磚需要做防靜電檢測，歡迎聯系廣東優科檢測工程師！
