廣東優科檢測是UL授權的第三方檢測機構，自有獨立檢測實驗室，UL認證我司測試數據，可提供UL758電子線UL認證、檢測和技術咨詢服務。接下來為大家介紹電子線UL758認證導體結構設計要求。

下面從導體的大小、導體的形狀、導體的溫度、導體的接頭要求、導體的絞合節距要求這5個方面給大家介紹下UL758標準對導體的一些要求。

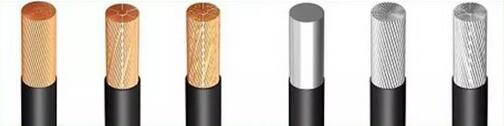

1、導體大小
AWG vs mm2

單位換算：A=(d/25.4)X1000
面積計算：B=nxA2
AWG理論值=49.8813-9.9298logB

UL758標準規定的導體的范圍是50AWG - 2000kcmil，這個轉換成平方毫米，其范圍是0.000497 - 1010mm2。AWG是美式線規，與中國和國際的標準不一樣的單位系統。

AWG的數字越大，事實上表示的導體截面越小，50AWG表示的導體直徑大小是0.0251mm。早期的時候，為了得到想要的導體結構尺寸，我們會用很多道的拉絲模來把導體一點一點的拉細。這個拉細的過程中，就避免不了會使用很多道的拉絲模，這個時候?yàn)榱朔奖悻F(xiàn)場管理與記憶，就有人用10道拉絲模后的導體、20道拉絲模的導體來稱呼。所以拉絲模的個數越多，導體截面也就越細。這也就是今天我們的線規數的數字越大，導體表示越細的原因，因?yàn)樗硎镜氖抢z模的個數。

UL758在規定導體的時候規定了導體的最小結構尺寸，就是標準結構尺寸的98%。同時還規定了這個線規的最大的導體結構尺寸，也就是不能超過上一個線規的標稱尺寸。所以你如果想用大的導體來當小的導體用，也是不行的。

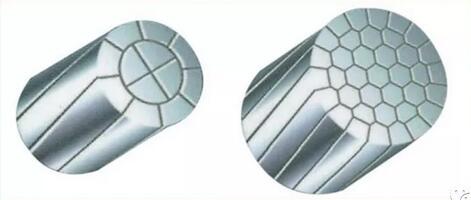

2、都有哪些導體形狀？

我們再來看758標準對導體結構形狀的要求。這個要求，我認為是非常寬泛的，是在我所見的標準中最最寬泛的那一種。寬泛到了什么程度呢？我們一起看看：有實心導體、絞合導體、有銅箔絲導體（就是把細銅絲壓成銅片然后包在一根纖維上的導體）、有管狀導體、有矩形導體、還有其它簡單規則形狀的導體、纖維用金屬或其他導電材料浸漬或涂覆的紗線可作導體、或可與其他類型的導體組裝形成導體、還有電阻絲、電磁線導體，這個夠多了吧？更加要命的是，人家還沒有規定導體用的材料，你可以是銅，可以是鋁，也是可以是什么合金，從這里可以看出58年經歷的標準，技術與歷史的沉淀是我們普通的標準所無法比擬的。

3、導體溫度


對導體的使用溫度要求，對于銅導體，如果你的單絲直徑在0.38mm以下的話，你的最高溫度必須控制在150度以下才可以。對于鋁導體，最高的使用溫度是90度，更是嚴格。這個溫度的要求大家在選擇與設計的時候可要注意，不要想當然的就是200度上去了，雖然絕緣材料可以耐受，你的導體不一定可以承受得了哦。

4、導體接頭


導體的接頭，在UL758標準里有明確的規定，是可以接的，但有一些要求，這里重點講一下多根導體在接頭時要注意的地方。首先你可以團接，就是所有的單絲一起接起來，這個對非柔軟的線材是可以的。重要的是對有柔性要求的線材我們?nèi)绾谓樱烤褪且桓桓慕樱扛宇^與下一個接頭必須至少相差2個節距以上。

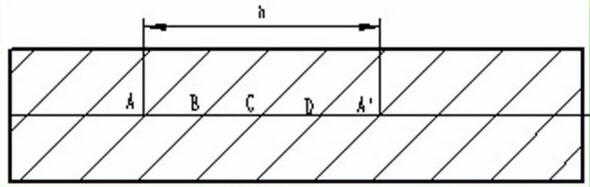

5、導體絞合節距的要求初步

首先UL758標準對導體的絞合節距是有明確的要求的。而且對絞合的方向也有明確的要求。一般情況下，如果沒有明確的規定，最外層的絞合方向?yàn)樽笙颍褪俏覀兂Ｕf的S向。對于束絞銅導體，28AWG及以下更小的導體的絞合節距，UL758標準規定是最大13mm。

UL758標準只規定了偶數號絞合線規的絞合節距，比如：20AWG是最大32mm，22AWG是20mm。假如你的導體是21AWG，你應該用那個節距呢？UL標準也有規定，這里你必須用22AWG規定的絞合節距來控制，也就是你的絞合節距需要控制在20mm以下。

以上就是關于電子線UL758認證導體結構設計要求的介紹，如果您有電線、電纜產品需要辦理UL認證，歡迎聯系廣東優科檢測工程師！
