廣東優科檢測是UL授權的第三方檢測機構，已獲得UL1434免目擊測試實驗室授權，可提供熱敏電阻UL認證、檢測和技術咨詢服務。

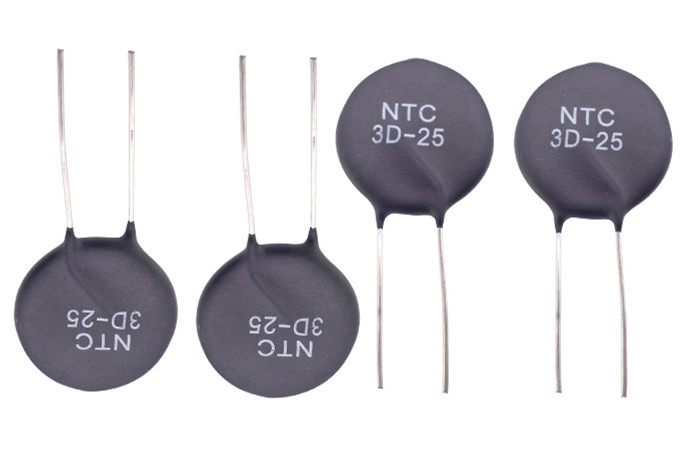

熱敏電阻辦理UL認證需要進行校準測試、老化測試、熱_冷_濕循環操作、過載測試、耐力實驗、冷操作循環測試、冷熱循環測試、介電耐電壓測試（僅對絕緣熱敏電阻而言）。接下來為大家介紹熱敏電阻UL1434校準測試要求。
22.校準測試
22.1 概述
22.1.1 在可接受條件下，每一個熱敏電阻的樣品都必須接受22.2描述的R/T測試和22.3、22.4條描述的可接受的校準測試。所有測試結果必須在制造商所描述的極限范圍內。
22.1.2 以下測試是對之前23、24，26-28校準測試的重復進行，測試結果必須在表22.1或者22.2所指明的其中一個等級內，或者在規定的成品標準限制范圍內，并且：
A）一個浪涌電流抑制器與其對應的可接受的R/T曲線的不同點不能超過表22.1所指明的。并且一個絕緣的熱敏電阻器必須符合29條的介電耐壓測試。
B）對于熱敏傳感器，在測試后，在3個溫度點的阻值是確定的。其中一個溫度點是25℃（77F）。另外兩個溫度點則跨越了熱敏電阻的操作溫度范圍。從可接受的R/T曲線來看，這些阻值相對應的溫度點是已經確定的。對每一個阻值，從可接受條件來看溫度的偏離是確定的。溫度偏離的百分比與可接受的R/T曲線的不同之處不得超過表22.1所示，并且，一個絕緣的熱敏電阻必須符合29條的介點耐電壓測試。
例外，當一個熱敏電阻被鑒定為不絕緣，可以不必做介電耐電壓測試，詳見29.4條。
22.2 NTC熱敏電阻R/T曲線的測量
22.2.1 樣品將被放在一個充滿空氣循環的烤爐里面或者液體介質里面，如硅油或flourinert，溫度保持在測試規定溫度的±1℃（1.8F）范圍內。測試將在各種溫度下進行，從室內環境溫度開始，到不超過22.3.1規定的表面溫度。阻值必須按照要求使用歐姆計在許多規定的溫度點測得，以便形成一個完整的R/T曲線。
22.3 表面溫度測試（僅適用于抑制浪涌電流熱敏電阻器）
22.3.1 抑制浪涌電流的NTC表面溫度是在與負載等量的額定電容量條件下，當NTC在最大電壓和最大電流下工作的時候使用熱電偶或者其他等價的裝置測得的。該溫度必須在制造商聲明的范圍內，見表3.2。
22.4 NTC 熱敏電阻的阻值和B值測試
22.4.1熱敏電阻的B值（B值的等級/額定）必須在制造商聲明的限制范圍。NTC熱敏電阻的阻值R25是在25℃（77F）下測得，其他關于R1和R2的測試是在制造商聲明的溫度T1和T2下進行的值是按照下面的公式計算出來的。
其中：
B是計算的β值，
R1是T1的阻力，
R2是T2的阻力，
T1是制造商規定的R/T曲線上的開爾文溫度，T2是制造商規定的R/T曲線上的第二個開爾文溫度。
以上就是關于熱敏電阻UL1434校準測試要求的介紹，如果您有熱敏電阻需要辦理UL認證或檢測，歡迎聯系廣東優科檢測工程師！
