久操视频在线免费看I亚洲精品午夜aaa久久久I狠狠躁日日躁狂躁夜夜躁avI亚洲欧美视频在线观看I久久五月婷婷综合I日本中文字幕在线播放

廣東優科檢測是已獲得CNAS和CMA資質認可的第三方檢測機構，實驗室具備防靜電產品檢測資質，可出具防靜電檢測報告。接下來為大家介紹防靜電工作服抗靜電性能檢測方法。

抗靜電性是防靜電工作服的一個重要特性，尤其是在微電子等行業對服裝的抗靜電性能要求更為嚴格。測試方法可依據防靜電服國家檢測標準GB12014-2009。 檢測流程如下：

樣品預處理程序
A.1　檢測環境
檢測的環境條件分為基準條件和一般條件，具體參數見表A.1。一般情況下，基準條件下的檢測結果更具備代表性。
表 A.1 檢測環境的具體參數

也可根據有關方的需求或協議確定環境條件，應在試驗報告中說明采用的條件。

A.2　樣品洗滌
洗滌程序按GB/T 8629-2001的4A程序洗滌3次。使用其他洗滌程序和次數時，應在試驗報告中注明。

A.3　樣品前處理
A.3.1　將試樣在50℃±5℃下滾筒烘干1h。
A.3.2　在檢測環境條件下靜置24h。
A.3.3　在試樣處理過程和檢測過程中，應注意避免人為因素對試樣的干擾。如：人員在觸摸試樣時應戴塑膠手套（或采取其他防護措施）。

系統電阻檢測方法
A.4　原理
通過兩個電極分別連接服裝可接地點和服裝表面任意一點，在電極上加載直流電，測定服裝的表面任一點到可接地點之間的電阻。

A.5　儀器裝置
檢測中使用的電阻測試儀、測試電極（柱電極）和絕緣臺面參照SJ/T 10694-2006中6.1條的規定。

A.6　檢測程序
A.6.1　對試樣結構進行分析，確定服裝上的可接地點。若供方指定了特定的可接地點，則按照供方指定的點或部件進行選取；若供方未指定可接地點，則使用袖口作為可接地點進行檢測。
A.6.2　將試樣的拉鏈或紐扣打開，內表面朝下，平鋪于絕緣臺面上。
A.6.3　將電阻測試儀的一條測試線連接到服裝的可接地點上，不同類型的可接地點按照如下的方式進行連接：
00001—— 當袖口作為可接地點時，將柱電極放置在袖口的內表面；
00002—— 當服裝上的布料直接作為可接地點時，將柱電極放置在布料與人員皮膚直接接觸的位置；
00003—— 當服裝的下擺作為可接地點時，將柱電極放置于服裝下擺與防靜電座椅接觸的位置；
00004—— 當服裝上設置專門的可接地組件時，將測試線直接連接在接地組件上。
A.6.4　將電阻測試儀的另一條測試線連接柱電極，并將柱電極放置在服裝的任意衣片上。
A.6.5　按照如下的測試電壓要求對試樣進行加電。

表 B.1 測試電壓的選擇
A.6.6　等待15s±1s（或數值穩定）后，讀取電阻值并記錄。
A.6.7　保持測試線與可接地點的連接，移動放置于服裝衣片上柱電極至另一衣片上，重復本標準B.3.5到B.3.6的步驟，直至所有衣片測試完畢。
A.6.8　取測試記錄中的最大結果作為最終檢測結果。

摩擦起電電壓檢測方法
A.7　原理

對服裝表面進行規定的摩擦后，使用非接觸式電壓測試儀測試其起電電壓的數值。

A.8　儀器裝置
A.8.1　非接觸電壓測試儀，測試范圍包含0V~±2000V，測試精度不低于±5%。
A.8.2　接地的防靜電工作臺面，系統電阻值為1.0×105Ω~1.0×109Ω。

A.8.3　摩擦布為純棉材質，測試前須與試樣共同調濕。如果使用其他材質的摩擦布，需在報告中注明。

A.9　檢測程序（改）
A.9.1　將非接觸式電壓測試儀接地，并按說明書進行調零，備用。

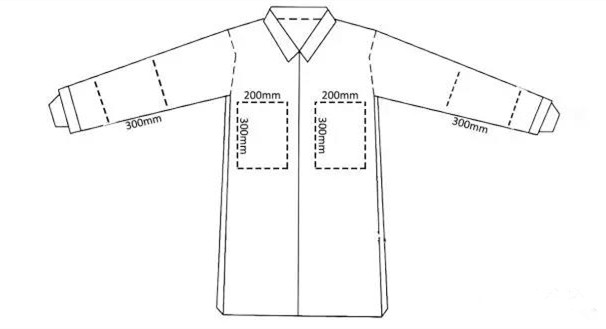

A.9.2　將試樣按圖C.1進行標記，然后將拉鏈或紐扣打開，內表面朝下，平鋪于防靜電臺面上。


A.9.3　測試人員應穿著合適的防靜電服裝以防止對測試結果造成干擾。
A.9.4　在服裝表面的選取A部位作為測試點，手持摩擦布以適當力度，進行單向摩擦20次，摩擦速度為1次/s。
A.9.5　摩擦結束后，用經過調零的非接觸式電壓測試儀迅速對準服裝被摩擦區域的中心部位，注意按儀器說明書的要求保持其探頭與被測部位的距離，讀出15s±1s內的最大電壓值并記錄。
A.9.6　對測試區域進行消電后，重復C.3.3~C.3.5。
A.9.7　在試樣上，分別選取B、C、D測試點重復C.3.3~C.3.6的步驟。
A.9.8　以所有結果的最大值作為最終檢測結果。

以上就是關于防靜電工作服抗靜電性能檢測方法的介紹，如果您有防靜電工作服或其他防靜電產品需要做防靜電檢測，歡迎聯系廣東優科檢測工程師！
