廣東優科檢測是獲得CNAS和CMA資質認可的第三方檢測機構，實驗室具備連接器拔插測試資質和測試能力，可提供連接器拔插測試、UL認證、TUV認證及技術咨詢服務。

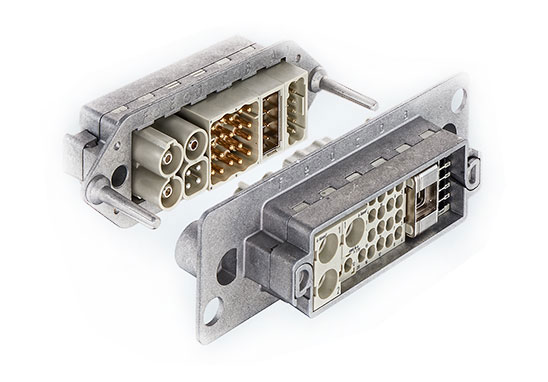

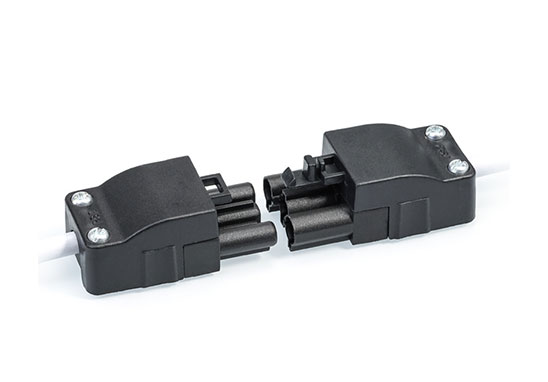

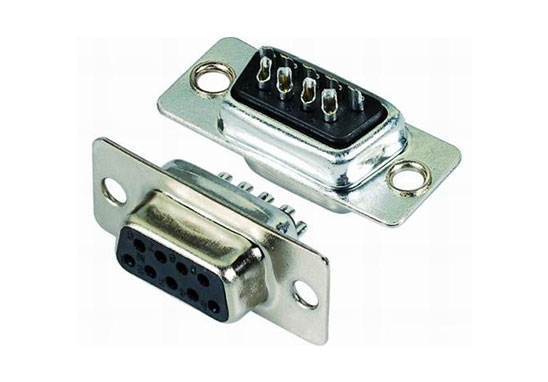

通過模擬連接器的預期壽命來判定進行插拔動作對電子連接器的影響，確認連接器在使用過程中產生的力量足以維持連接器功能和適合消費者的手感。
《電子連接器耐插拔測試方法》 EIA-364-13 or MIL-STD-1344A, 2013.1
1. 使用合適的安裝夾具將樣品安裝在正常的操作位置上，在安裝過程中應慬慎小心以防損壞。機械測試時，可使用滑動離合器類的機械裝置以防止樣品因超負載力而損壞。
2. 某些連接器有時會附帶潤滑油，測試前應小心操作以確保潤滑油不被抹除，并防止被灰塵、外界物質等污染。(若無特別說明，不可超量使用正常生產時所用的潤滑油量)。
3. 除非參考文件特別說明，連接器機械插拔安裝時要完全模擬實際使用中的連接器插拔。
4. 樣品要求人工插拔測試時，須注意確保輿實際使用中的連接器插拔的一致性。
1. 測試對象為整個連接器；
2. 測試作用軸為連接器正常使用的方向；
3. 除非特別指定，測試速度定義為 25.4mm/minute 。
1. 插入力一般設定最大值。（ 35N Max. ），拔出力一般設定最小值。（ 7N Min. initial;3N Min. Final ），也有客戶要求設定最大值。
2. 定義插入力是為了適合消費者的手感，定義拔出力是為了保證連接器在收到意外力的狀況下保持連接，不產生因意外力量使兩連接產品脫離而發生斷信。
3. 插入力為互相匹配的兩個連接器從完全分離到工作狀態所產生的力量；拔出力為互相匹配的兩個連接器從工作狀態到完全分離所產生的力量。
4. 插拔力是消費者在使用產品的時候產生，只是有對接端 （ io/plug ，jack/plug ）方會產生插拔力，一般無對接端的，如 battery/sim conn. 不定義插拔力。
5. 測試過程產出的力量曲線圖包含很多訊息，可以從力量曲線圖上了解到連接系統在插拔過程中的應力狀況，找出異常點進行設計改善。
1. 業務咨詢：申請人提供產品資料、圖片及測試要求給我司；
2. 工程報價：根據申請人提供的資料，工程師作出評估，并向申請方口頭報價；
3. 提供資料：申請方接受口頭報價后，測試樣品提交到我司；
4. 支付款項：收到樣品后向申請方發出書面報價，申請方根據書面報價安排付款；
5. 樣品測試：依照所適用的標準進行產品測試；
6. 出具報告：測試完成實驗室出具第三方CNAS測試報告，結案。
以上就是關于連接器拔插測試哪里可以做的介紹，如果您有連接器需要做拔插測試、UL認證、TUV認證，歡迎聯系廣東優科檢測工程師！
